Barra degli strumenti Allineamento
La barra degli strumenti Allineamento fornisce gli strumenti per allineare le quote e le annotazioni quali note, simboli di tolleranza di forma e così via.
Usare selezione a rettangolo o premere il tasto Ctrl per selezionare quote multiple e annotazioni.
Per accedere agli strumenti di allineamento:
-
fare clic su un bottone nella barra degli strumenti Allineamento.
-
Fare clic su Strumenti,Allinea e selezionare uno strumento dal menu.
-
Selezionare un gruppo di annotazioni, fare clic con il pulsante destro del mouse su un'annotazione, selezionare Allinea e scegliere una delle opzioni.
|
|
Raggruppare
|
Raggruppare le annotazioni in modo da poterle nuovere insieme.
|
|
|
Dissocia
|
Allo stesso modo, le annotazioni raggruppate possono essere dissociate per spostarle l'una indipendentemente dalle altre.
|
|
|
Allineamento collineare/radiale
|
Allinea e raggruppa le quote di disegno lineari, radiali o angolari in modo collineare o radiale.
|
|
|
Allineamento parallelo/concentrico
|
Allinea e raggruppa le quote di disegno lineari, radiali o angolari in modo parallelo o concentrico.
|
|
|
Allinea a sinistra
|
Allinea le annotazioni con quella più a sinistra nel gruppo.
|
|
| |

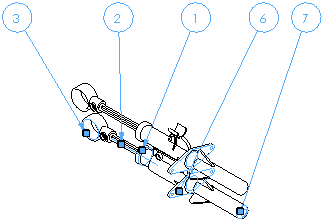

Prima
|
Dopo (allineato alla bollatura 3)
|
|
|
|
Allinea a destra
|
Allinea le annotazioni con quella più a destra nel gruppo.
|
|
| |
Prima
|
Dopo (allineato alla bollatura 7)
|
|
|
|
Allineamento superiore
|
Allinea le annotazioni con quella più in alto nel gruppo.
|
|
| |
Prima
|
Dopo (allineato alla bollatura 3)
|
|
|
|
Allineamento inferiore
|
Allinea le annotazioni con quella più in basso nel gruppo.
|
|
| |
Prima
|
Dopo (allineato alla bollatura 7)
|
|
|
|
Allineamento orizzontale
|
Allinea le annotazioni con il centro dell'annotazione più a sinistra.
|
|
| |
Prima
|
Dopo (allineato alla bollatura 3)
|
|
|
|
Allineamento verticale
|
Allinea le annotazioni con il centro dell'annotazione più in alto.
|
|
| |
Prima
|
Dopo (allineato alla bollatura 3)
|
|
|
|
Allineamento tra le linee
|
Allinea le annotazioni in modo uniforme tra le linee orizzontali o verticali.
|
|
|
Spazia uniformemente in diagonale
|
Allinea le annotazioni in modo uniforme attraverso l'annotazione di sinistra e quella di destra. Non si allinea all'annotazione più alta o più bassa.
|
|
| |
Prima
|
Dopo (allineato tra bollatura 3 e 7)
|
|
|
|
Spazia uniformemente in verticale
|
Allinea le annotazioni uniformemente tra quella superiore e quella inferiore. Non si allinea all'annotazione più a destra o più a sinistra.
|
|
| |
Prima
|
Dopo (allineato tra bollatura 3 e 7)
|
|
|
|
Spazia uniformemente in diagonale
|
Allinea le annotazioni con il centro dell'annotazione più a sinistra.
|
|
| |
Prima
|
Dopo (allineato alla bollatura 3)
|
|
|
|
Spazia uniformemente in verticale
|
Allinea le annotazioni con il centro dell'annotazione più a sinistra.
|
|
| |
Prima
|
Dopo (allineato alla bollatura 3)
|
|
