Esempio di conversione da 2D a 3D

Il disegno originale viene importato in un documento di parte come Schizzo1.

Le entità di schizzo nell'angolo inferiore sinistro diventano la vista Frontale.

Quella in alto a sinistra diventa la vista Superiore.

Quella in basso a destra diventa la vista Destra .

Quella in alto a destra diventa una vista Ausiliaria.





La vista Frontale si trova in basso a sinistra. Le viste Superiore, Destra e Ausiliaria vengono ripiegate perpendicolarmente alla vista Frontale.





Una vista isometrica visualizza l'orientamento degli schizzi.

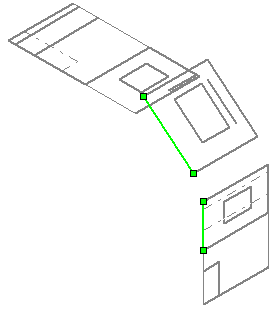

Allineare i bordi sinistri degli schizzi Ausiliario e Superiore Destro e Ausiliario.

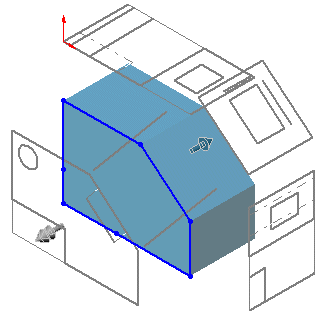

Estrudere la funzione di base.





Tagliare o estrudere le altre funzioni. In questo esempio, un foro rotondo, un foro rettangolare e un intaglio rettangolare vengono tagliati per completare la parte.
