PropertyManager Inserisci blocco

È possibile inserire blocchi in un documento.

Blocchi da inserire

  • Apri blocchi. Elenca i documenti del blocco corrente nell'albero di disegno FeatureManager.

  • Sfoglia. Consente di individuare blocchi esistenti da inserire nel documento corrente.

  • Collegamento al file. Conssente di riflettere le modifiche apportate al file originale in tutte le varianti del blocco.

Parametri

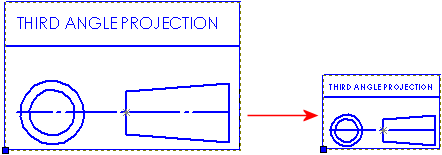

  • Scala del blocco . Cambia la dimensione di default del blocco inserito. Le istanze del blocco sono scalate intorno ai punti di inserimento.

  • Rotazione del blocco . Cambia l'angolo di inserimento del blocco. I valori positivi ruotano il blocco in senso antiorario. Le istanze del blocco sono ruotate intorno ai punti di inserimento.

Linea di associazione e Livello sono utilizzati solamente nei documenti di disegno.

Linea di associazione

Le linee di associazione del blocco possiedono un punto di ancoraggio (l'estremità ancorata al blocco) e un punto di attacco (l'estremità ancorata ad un modello o al foglio di disegno). Quando si aggiunte una linea di associazione ad una istanza del blocco, questa viene ancorata al punto di inserimento di default. Si può trascinare il punto di ancoraggio della linea di associazione in un punto qualsiasi nel blocco.

Linea di associazione

Senza linea di associazione

Linea di associazione diritta

Linea di associazione piegata

Stile a freccia. Selezionare uno stile.

Livelli

Livello . Per disegni con livelli.
