DimXpert - PropertyManager di Valore

È possibile specificare la visualizzazione delle quote e delle tolleranze nel PropertyManager di Valore DimXpert. Per impostare i valori di tolleranza e precisione di default, fare clic su Opzioni , Proprietà del documento, DimXpert.

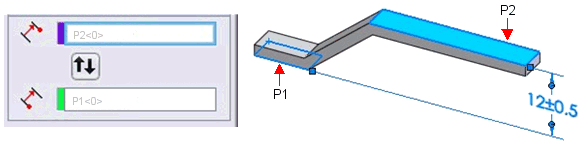

Funzioni di riferimento

Direzione DimXpert

Questa opzione appare quando si applica una quota tra due funzioni di asse o tipo linea. Le opzioni X, Y e Z sono relative al sistema di coordinate della parte e sono attivate per ciascun asse della parte perpendicolare agli assi delle funzioni.

Stile

Tolleranza/Precisione

Valore della didascalia. Per le didascalie tipo foro con specifiche multiple, tutte le quote sono elencate individualmente. Questa funzionalità vale per fori semplici con profondità, fori lamati, fori svasati, quote d'asola combinate e smussi.

Tipo di tolleranza . Selezionare dall'elenco. Le selezioni disponibili dipendono dal tipo di quota.

Variazione massima .

Variazione minima .

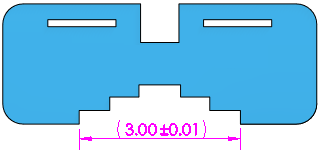

Mostra parentesi. Inserisce le parentesi intorno al valore di tolleranza.

Precisione unità . Selezionare il numero di cifre dopo il punto decimale dall'elenco per il valore della quota.

Precisione di tolleranza . Selezionare il numero di cifre dopo il punto decimale per i valori di tolleranza.

Per fori e alberi

Classificazione . (Ottimizzazione, Ottimizzato con tolleranza o Ottimizzazione (solo tolleranza)) Quando si seleziona Ottimizzazione del foro o Ottimizzazione dell'albero (in basso), l'elenco per l'altra categoria (Ottimizzazione del foro o Ottimizzazione dell'albero) viene filtrato in base alla classificazione.

Foro ottimizzato e Albero ottimizzato . (Ottimizzazione, Ottimizzato con tolleranza o Ottimizzazione (solo tolleranza)) Effettuare una selezione dagli elenchi o immettere un testo.

NOTA: le tolleranze bilaterali (Variazione massima e Variazione minima) sono disponibili nel tipo Ottimizzato con tolleranza o Ottimizzato (solo tolleranza) se si specifica Foro ottimizzato o Albero ottimizzato, ma non entrambi.

Ottimizza visualizzazione di tolleranza. (Adatta, Adatta con tolleranza, o Adatta (solo tolleranza)).

Pila con visualizzazione linee.

Pila senza visualizzazione linee.

Visualizzazione lineare.

Valore primario

Questa opzione è di sola lettura. Visualizza il nome e il valore della quota.

Testo della quota

Conteggio istanza. Per le ripetizioni, visualizza il numero di istanze.

Controlli del testo:

• Aggiungi parentesi . Si possono visualizzare le quote (di riferimento) guidate con o senza le parentesi. Sono visualizzate con parentesi di default.



• Quota centrale . Quando il testo della quota viene trascinato tra le linee di estensione, il testo della quota scatta tra il centro delle linee di estensione.



• Quota d'ispezione .

• Testo di offset . Genera l'offset del testo della quota dalla linea di quotatura usando una linea di associazione.



Testo. La quota viene visualizzata automaticamente nella casella di testo centrale, rappresentata da <DIM>. Posizionare il cursore in un punto qualsiasi nella casella del testo per inserire il testo.

I fori utilizzano il formato specificato nel file txcalloutformat.txt. Vedere DimXpert - Quota della dimensione , File formato didascalia DimXpert per ulteriori informazioni.

Giustificazione. Il testo può essere allineato orizzontalmente e, per alcuni standard, verticalmente.

• Allineamento a sinistra , Allineamento al centro , Allineamento a destra .

• Allineamento superiore , Allineamento centrale , Allineamento inferiore .

Simboli. Fare clic per posizionare il cursore nel punto in cui si desidera lasciare un simbolo. Fare clic sull'icona di un simbolo o su Altro per accedere alla Libreria dei simboli .

Prestare attenzione quando si aggiungono simboli a quote DimXpert, perché i simboli possono alterare significativamente la definizione delle quote e delle tolleranze.
