Ripetizione piatta

La funzione Ripetizione piatta1 deve essere l'ultima funzione nella parte di lamiera piegata. Tutte le funzioni prima di Ripetizione piatta1 nell'albero di disegno FeatureManager appaiono sia nella parte di lamiera piatta che in quella appiattita. Tutte le funzioni dopo la Ripetizione piatta1 appaiono solo nella parte di lamiera appiattita.

I miglioramenti all'appiattimento delle parti di lamiera permettono di effettuare con successo l'appiattimento delle sagome complesse che in precedenza non riusciva. Questi miglioramenti inoltre forniscono una migliore geometria appiattita per certi trattamenti di angolo, piegature con loft e in alcuni casi dove i tagli intersecano le regioni di piegatura.

Le ripetizioni piatte create prima di SolidWorks 2011 possono essere aggiornate per usare il metodo migliorato. Nell’albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su Ripetizione piatta1 e selezionare Modifica funzione. Nel PropertyManager Ripetizione piatta, in Parametri, selezionare Ricrea ripetizione piatta.

Si possono creare i file *.dxf delle ripetizioni piatte di lamiera senza appiattire la parte.

Di seguito sono esposti alcuni fattori importanti da tenere presente circa la funzione Ripetizione piatta:

• Nuove funzioni nella parte piegata. Quando la funzione Ripetizione piatta1 viene sospesa, tutte le funzioni aggiunte alla parte appariranno automaticamente prima di questa funzione nell'albero di disegno FeatureManager.

• Nuove funzioni nella parte appiattita. L'intera parte di lamiera può essere appiattita riattivando la funzione Ripetizione piatta1. Per aggiungere le funzioni alla lamiera appiattita, è necessario prima di tutto riattivare la funzione Ripetizione piatta1.

• Riordinare le funzioni. Non si possono riordinare le funzioni di lamiera al di sotto della funzione Ripetizione piatta1 nell'albero di disegno FeatureManager. Quindi, non è possibile spostare un taglio con l'opzione Taglio normale al di sotto della funzione Ripetizione piatta1.

• Modifica i parametri. I parametri di una funzione Ripetizione piatta1 possono essere modificati per controllare come avviene la piegatura della parte, per attivare o disattivare le opzioni degli spigoli e per controllare la visibilità della regione di piegatura nella parte di lamiera appiattita. Si può definire la direzione di una trama da usare nel calcolo del rettangolo di selezione per le parti di lamiera. Il software determina il rettangolo più piccolo (di selezione) che si allinea con la direzione di trama per ottimizzare la ripetizione piatta.

• Schizzi. Gli schizzi possono essere trasformati e le loro quote identificative possono passare da uno stato piegato ad uno piatto e viceversa. Lo schizzo e le quote identificative vengono mantenute.

Se si inserisce un' annotazione 3D in una parte di lamiera, verrà creata automaticamente una vista di annotazione nella cartella Annotazioni . Quando si seleziona la Vista dell'annotazione con ripetizione piatta, lo strumento Appiattisci non sarà disponibile.

• Parti di lamiera multicorpo. Le ripetizioni piatte di tutti i corpi appaiono all'estremità dell'albero di disegno FeatureManager. Quando si espande la rappresentazione di un corpo nella distinta di taglio, apparirà la ripetizione piatta del corpo alla fine dell'elenco delle funzioni.

• Parti auto intersecanti. Se una parte non può essere appiattita perchè ha una geometria auto intersecante, apparirà un avvertimento e la funzione causa del problema sarà evidenziata nell'area grafica.

Per modificare i parametri della funzione di Ripetizione piatta1:

1. fare clic con il pulsante destro del mouse sulla funzione Ripetizione piatta1 nell'albero di disegno FeatureManager e selezionare Modifica funzione .

2. Nel PropertyManager, in corrispondenza di Parametri:

   • Selezionare una faccia nell'area grafica che non si possa muovere come Faccia fissa bsp;.

   • Selezionare Unisci facce per unire le facce piane e coincidenti nella ripetizione piatta.

     Quando si seleziona questa opzione, nessuna linea verrà visualizzata nelle regioni di piegatura.

   • Selezionare Semplifica piegature per rendere diritti i bordi di curva nella ripetizione piatta.

3. In Opzioni spigolo, selezionare Trattamento di spigolo per applicare i bordi netti alla ripetizione piatta.

4. In Direzione trama, fare clic su Direzione trama quindi, selezionare un bordo o linea nell'area grafica.

5. In Facce da escludere, fare clic in Facce da escludere e selezionare qualsiasi faccia nell'area grafica che non si desidera avere nella ripetizione piatta. (Si consiglia di escludere le facce quando interferiscono con le piegature). Selezionare la parte frontale e posteriore di ogni faccia che si intende escludere.

   Parte originale	Facce da escludere - selezionare la parte frontale e posteriore di ogni faccia	Ripetizione piatta

6. Fare clic su OK.

Per visualizzare le quote di schizzo nello stato appiattito:

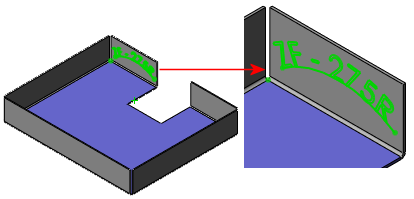

1. creare una parte in lamiera che comprende uno schizzo con quote su una faccia.

2. Appiattire il modello.

3. Nell'albero di disegno FeatureManager, in Ripetizione piatta , espandere Trasformazione dello schizzo .

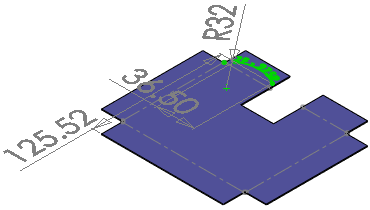

4. Fare doppio clic sullo schizzo derivato per visualizzare le quote in uno stato appiattito.
