| Filtro di visualizzazione |
Selezionare i tipi di annotazione da visualizzare per default oppure Mostra tutti i tipi. |
|
| Scala del testo |
Per i documenti di parte e assieme, deselezionare
Testo sempre nella stessa dimensione e scegliere la scala per la dimensione di default del testo delle annotazioni.
|
|
| Testo sempre nella stessa dimensione |
Selezionare per visualizzare tutte le annotazioni e le dimensioni sempre uguali a prescindere dallo zoom. Questa opzione è disattivata nei disegni, che sono sempre ingranditi all'altezza del testo.
|
|
| Mostra elementi solo nell'orientamento della vista nella quale sono stati creati (solo parti e assiemi) |
Selezionare per visualizzare le annotazioni solo quando il modello presenta lo stesso orientamento che aveva all'aggiunta dell'annotazione. Ruotando la parte o selezionando un orientamento di vista diverso, l'annotazione verrà nascosta.
|
 |
 |
| Mostra le annotazioni / Mostra annotazioni dell'assieme |
Selezionare per visualizzare tutti i tipi di annotazione selezionati in
Filtro di visualizzazione. Per gli assiemi, l'opzione vale per le annotazioni che appartengono all'assieme e per quelle visualizzate nei documenti di parte individuali.
|
|
| Usa l'impostazione dell'assieme per tutti i componenti |
Selezionare perché la visualizzazione di tutte le annotazioni corrisponda all'impostazione del documento dell'assieme indifferentemente dall'impostazione nei documenti di parte individuali. Selezionare Mostra annotazioni dell'assieme in aggiunta a questa opzione per visualizzare combinazioni diverse delle annotazioni.
|
|
| Nascondi quote e annotazioni svincolate |
Per parti o assiemi, selezionare per nascondere:
- Quote svincolate e annotazioni nei disegni referenziati, risultanti dall'eliminazione di funzioni
- Quote di riferimento svincolate
risultanti da funzioni sospese
Per i disegni, selezionare per nascondere le
annotazioni svincolate.
|
|

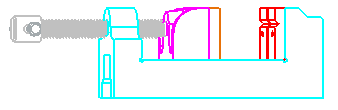

| Usa il colore del modello per RLN/LNV nei disegni |
Selezionare per vedere i colori del modello di una parte o assieme in un disegno in RLN/LNV. Questa impostazione sovrascrive i colori, fare clic su . Tuttavia, qualsiasi strato assegnato sovrascrive questa impostazione. |
 |
| Collega la vista figlio alla configurazione della vista padre |
Selezionare per collegare le viste figlio, per esempio, una vista proiettata, alla configurazione della vista padre. Se collegata, la modifica della configurazione di vista padre modificherà anche la vista figlio. |
|
| Importa annotazioni |
Deselezionare Dall'intero assieme per importare solo le annotazioni dell'assieme di livello superiore. Selezionare per importare le annotazioni di tutti i componenti (con conseguenze sulle prestazioni).
|
|

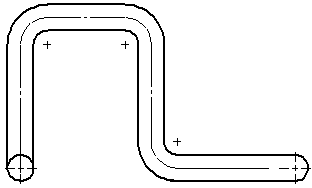

| Inserimento automatico in creazione vista |
Selezionare:
|
 |
 |
 |

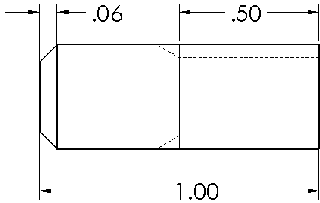

| Visualizzazione della filettatura cosmetica |
Selezionare Alta qualità per determinare se le filettature cosmetiche devono essere visibili o nascoste. Ad esempio, se un foro (non passante) è situato nella parte posteriore di un modello e il modello si trova in una vista frontale, la filettatura cosmetica sarà nascosta. La visualizzazione può essere impostata per ogni vista di disegno individualmente nel PropertyManager di Vista di disegno in
Visualizzazione della filettatura cosmetica. |
 |

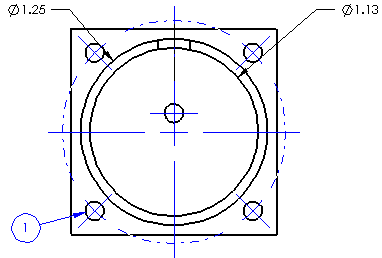

| Visualizzazione tratteggio area |
Selezionare Mostra alone attorno alle annotazioni per visualizzare uno spazio intorno alle quote e annotazioni che appartengono alla vista di disegno o uno schizzo e si trovano sopra un'area a campitura.
|
Selezionato
 |
Deselezionata
 |
| Visualizza linee di interruzione |
Immettere:
-
Gioco per impostare la distanza tra le linee di interruzione di una Vista scomposta
- Estensione per impostare la lunghezza delle linee di interruzione oltre la geometria del modello in una vista scomposta
|
 |
 |
 |
