Proprietà del documento - Bollature

È possibile specificare le impostazioni di disegno a livello del documento per le annotazioni delle bollature. Queste impostazioni possono essere sovrascritte nel PropertyManager.

Per aprire questa pagina, quando è aperto un disegno fare clic su Opzioni nella barra degli strumenti Standard, selezionare la scheda Proprietà del documento, quindi Annotazioni > Bollature.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard di bollature base

Standard di bollature base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile linee di associazione

Stile linee di associazione Selezionare: uno stile.
Spessore linea di associazione Selezionare: uno spessore o selezionare Dimensione personalizzata ed immettere uno spessore.

Stile contorno

Stile contorno Imposta lo stile per la sagoma circostante il testo.
Spessore contorno Selezionare: uno spessore o selezionare Dimensione personalizzata ed immettere uno spessore.

Testo

Carattere

Fare clic per cambiare il tipo di carattere.

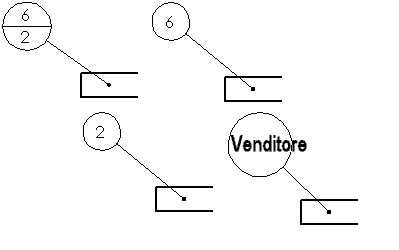

Superiore Per la sezione superiore di bollature con linea di divisione circolare, o per tutti gli altri tipi di bollature, selezionare:
  • Testo
  • Numero articolo
  • Quantità
  • Proprietà personalizzata
Superiore si applica alle bollature singole e impilate.
Inferiore Per la sezione inferiore delle bollature con linea di divisione circolare, selezionare:
  • Testo
  • Numero articolo
  • Quantità
  • Proprietà personalizzata

Visualizzazione delle linee di associazione

Visualizzazione linea di associazione Effettuare una selezione da:

  • Lineare
  • Piegata. Inserisce una piegatura orizzontale nella linea di associazione che è allineata con il testo. Selezionare:
    • Usa lunghezza della linea di associazione del documento. Deriva la lunghezza della linea di associazione dalle impostazioni di pagina delle Annotazioni.
    • Lunghezza linea di associazione. Impostare la lunghezza della porzione non piegata della linea di associazione.

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
È necessario selezionare Per standard in Livello nella barra degli strumenti Livello del documento di disegno per applicare queste impostazioni di livello.

Bollatura singola

Stile Selezionare Nessuno per visualizzare il testo della bollatura senza margine o per selezionare la forma di una bollatura. La scelta di default è Circolare.
Circolare Triangolare
Esagono A scatola
Rombo Pentagono
Linea di divisione circolare Bandiera - Cinque lati
Bandiera - Triangolo Sottolineato
Quadrato Cerchio quadrato
Ispezionare Nessuno
Dimensione Selezionare una dimensione (un numero specifico di caratteri), Forzamento (che si adatta automaticamente al testo) o Dimensione personalizzata (dove è possibile impostare la dimensione della bollatura).

Bollature impilate

Stile Selezionare la sagoma di una bollatura.
Dimensione

Selezionare una dimensione (un numero specifico di caratteri), Forzamento (che si adatta automaticamente al testo) o Dimensione personalizzata (dove è possibile impostare la dimensione della bollatura).

Layout bollature automatiche

Selezionare un layout:
  • Quadrato
  • Inferiore
  • Sinistra
  • Circolare
  • Superiore
  • Destra
Layout quadrato
