Proprietà del documento - Etichette di vista ausiliaria

È possibile specificare le impostazioni di disegno a livello del documento per le etichette delle viste ausiliaria.

Per aprire questa pagina, quando è aperto un disegno fare clic su Opzioni nella barra degli strumenti Standard, selezionare la scheda Proprietà del documento, quindi Etichette della vista > Ausiliaria.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard vista ausiliaria base

Standard vista ausiliaria base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile della linea

Stile della linea Selezionare: uno stile.
Spessore della linea Selezionare: uno spessore o Dimensione personalizzata e immettere un valore di spessore.

Testo freccia ausiliaria

Carattere

Fare clic per cambiare il tipo di carattere.

Testo etichetta vista

Carattere

Fare clic per cambiare il tipo di carattere.

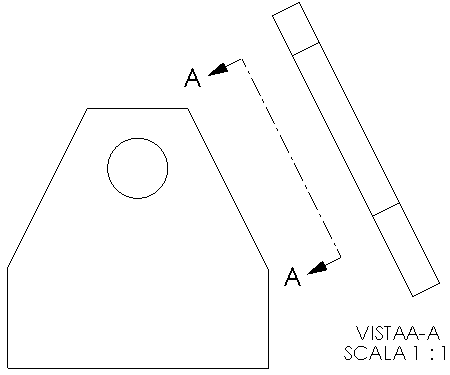

Esempio Testo di etichetta della vista

Opzioni etichetta

Per standard Selezionare per l'aderenza allo standard di base. Deselezionare per modificare i parametri dell'etichetta vista:
  • Nome. Selezionare un titolo che appaia nell'etichetta della vista.
  • Etichetta. Selezionare il modo in cui visualizzare la lettera dell'etichetta corrispondente all'etichetta sulla vista padre.
  • Scala. Selezionare un'etichetta per la scala.
  • Delimitatore. Selezionare un'opzione di visualizzazione della scala:
    • Per visualizzare la scala con due numeri separati da un delimitatore selezionare:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Per visualizzare la scala come rapporto tra due numeri seguito da X selezionare # X.
    • Per nascondere la scala, selezionare <nessuno>.
  • Un'opzione di visualizzazione etichetta:
    • Impilato. Mostra l'etichetta della vista con il nome e l'etichetta impilati in cima alla scala.
    • Interno. Mostra il nome e l'etichetta sulla stessa riga.
Visualizza etichetta sopra la vista Selezionare per visualizzare l'etichetta sopra la vista.

Esempi Opzioni di etichetta

Nome VISTA
AUSILIARIA
<Nessuno>
Etichetta X
X-X
X X
<Nessuno>
Scala SCALA
SCALA:
<Nessuno>
Delimitatore X:X
X/X
(X/X)
(X:X)
#X
<Nessuno>

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
Le impostazioni di livello del documento prevalgono sulle impostazioni Stile della linea.
