Proprietà del documento - Etichette vista di sezione

È possibile specificare le impostazioni di disegno a livello del documento per le etichette delle viste di sezione.

Per aprire questa pagina, quando è aperto un disegno fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Etichette della vista > Sezione.

Standard di disegno generale

Standard di disegno generale

Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard vista di sezione base

Standard vista di sezione base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile della linea

Imposta lo stile e spessore della linea di sezione per la vista di origine.

Visualizzazione standard Visualizza una linea di sezione continua nella vista di origine.
Visualizzazione alternativa Visualizza una linea di sezione divisa nella vista di origine.

Testo freccia di sezione

Carattere

Modifica il carattere.

Opzioni etichetta

Per standard
Selezionare per l'aderenza allo standard di base. Deselezionare per modificare i parametri dell'etichetta vista:

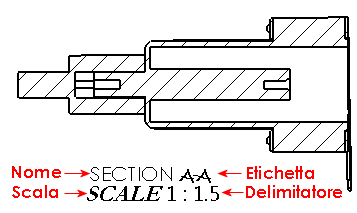

Nome Imposta il titolo nell'etichetta della vista. Carattere Imposta il carattere per il titolo nell'etichetta della vista.
Etichetta Imposta l'aspetto della lettera corrispondente all'etichetta nella vista padre. Carattere Imposta il carattere per l'etichetta nell'etichetta della vista.
Scala Seleziona l'etichetta per la scala. Carattere Imposta il carattere per la scala nell'etichetta della vista.
Delimitatore Seleziona l'opzione di visualizzazione della scala:
  • Per visualizzare la scala con due numeri separati da un delimitatore selezionare:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Per visualizzare la scala come rapporto tra due numeri seguito da X selezionare # X.
  • Per nascondere la scala, selezionare <Nessuno> .
Carattere Imposta il carattere per il delimitatore nell'etichetta della vista.
Impilato Mostra l'etichetta della vista con il nome e l'etichetta impilati in cima alla scala.
Interno Mostra il nome e l'etichetta sulla stessa riga.
Visualizza etichetta sopra la vista Mostra l'etichetta sopra la vista.

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
Le impostazioni di livello del documento prevalgono sulle impostazioni Stile della linea.

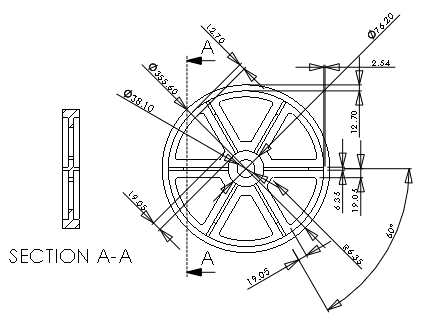

Dimensione sezione/vista

Scala con altezza lettera freccia vista di sezione Selezionare per impostare la dimensione per la punta delle frecce di viste in sezione in modo da rappresentarle automaticamente in scala rispetto all'altezza di una lettera, se la freccia non assume il tipo di carattere del testo della freccia.

Deselezionare per modificare le dimensioni della freccia.
Stile Imposta un tipo di freccia per le viste in sezione.
Il tipo di freccia per le viste in sezione può essere impostato indipendentemente dal tipo di freccia per le quote.
