Relazioni di schizzo negli schizzi in 3D

Molte relazioni disponibili negli schizzi 2D sono presenti anche negli schizzi 3D. Altre relazioni di schizzo sono supportate con gli schizzi 3D e comprendono:

• relazioni perpendicolari tra una linea attraverso un punto su una superficie.

• Relazioni tra le entità di schizzo 3D create su un piano di schizzo e le entità 3D create su altri piani di schizzo.

• Le relazioni simmetriche intorno ad una linea tra gli schizzi in 3D creati sullo stesso piano.

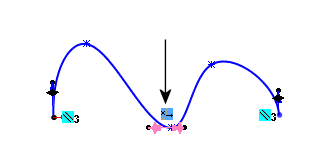

• Le relazioni con maniglie di spline come ad esempio lungo un asse o tra le maniglie.

• Relazioni del punto medio.

• Relazioni uguali.

• Relazioni con curvatura uguale o tangente tra le facce e le spline .

• Relazioni tra gli archi e le altre entità di schizzo.

• Relazioni tra gli archi, concentrica, tangente o uguale.

• Normale ad applicata tra una linea e un piano o tra due punti e un piano.

In uno schizzo 3D, è possibile tracciare le entità lungo gli assi globali X, Y o Z.

• Relazioni concentriche e perpendicolari tra un cono e una linea di schizzo 3D.
