Viste
È possibile visualizzare i modelli in finestre a una, due o quattro viste.
|
Per aprire quattro viste:
Fare clic su Quattro viste  (barra degli strumenti Visualizza) oppure selezionare Finestra, Viste, Quattro viste.
|
|
È possibile scegliere le seguenti disposizioni delle viste dal menu Finestra o dalla barra degli strumenti Viste standard:
|
|
Descrizione comando
|
Viste visualizzate
|
|
|
Vista singola
|
Specificata dall'utente
|
|
|
Due viste - Orizzontale
|
Frontale e Superiore
|
|
|
Due viste - Verticale
|
Frontale e Destra
|
|
|

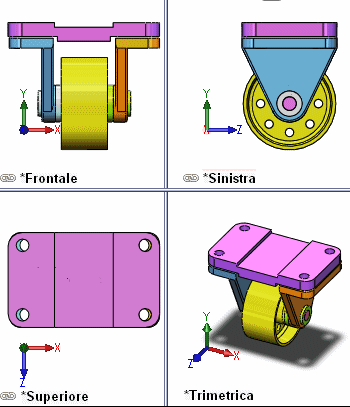

Quattro viste
|
Frontale, Destra, Superiore e Trimetrica (Terzo angolo) oppure Frontale, Sinistra, Superiore e Trimetrica (Terzo angolo). Specificare il Primo angolo o Terzo angolo in Strumenti, Opzioni, Opzioni di sistema, Visualizzazione/Selezione.
|
-
Lo spigolo in basso a sinistra di ogni vista riporta l'orientamento corrente.
-
Per scegliere un altro orientamento, fare clic su Orientamento vista bsp;
bsp;(barra degli strumenti Vista con preavviso).
-
Quando si passa da viste multiple ad una vista singola, il modello visualizzerà l'orientamento della vista attiva. e se si passa nuovamente alla disposizione a più viste, sono ripristinati gli orientamenti di default.
-
È possibile cambiare orientamento o rotazione di un modello in una vista autonomamente dalle altre, purché questa non sia collegata.
È anche possibile collegare viste ortogonali. Le viste non ortogonali (quali, ad esempio, Isometrica, Trimetrica, ecc. o gli orientamenti personalizzati) non sono collegate.
Per collegare le viste ortogonali:
Fare clic su Collega viste
(barra degli strumenti Viste standard) oppure selezionare Finestra, Vista, Collega viste.
L'icona
nel menu a comparsa mobile Visualizza indica le viste collegate.
Funzionalità con viste collegate:
-
Le operazioni di traslazione e zoom sono collegate per tutte le viste ortogonali.
-
La rotazione della vista utilizzando il cursore non è disponibile.
-
Se una vista viene ruotata esternamente all'orientamento ortogonale, non è più collegata.
-
Se le viste collegate sono attive e viene ruotata una vista nell'orientamento ortogonale, quest'ultima diventa collegata.
