Quando si creano o si modificano superfici di divisione in modalità manuale, è possibile modificare le direzioni delle superfici generate dal comando Superficie di divisione.
Per aprire il PropertyManager di
Superficie di divisione, effettuare una delle operazioni seguenti:
- Fare clic su Superfici di divisione
(barra Strumenti stampo).
- Fare clic su .
- Selezionare una funzione di superficie di divisione nell'albero di disegno FeatureManager e fare clic su Modifica funzione
.
Per attivare la modalità manuale per le superfici di divisione nel PropertyManager, selezionare Modalità manuale in Opzioni.
È possibile modificare la superficie di divisione nel modo seguente:
- Trascinare una maniglia per evitare l'intersezione delle superfici sovrapposte.
- Ridefinire l'area della superficie tra due vertici in modo da specificare una superficie riempita:
- Fare clic con il pulsante destro del mouse su un vertice all'estremità della parte e selezionare Avvia l'area della superficie di riempimento.
- Fare clic con il pulsante destro del mouse su un secondo vertice all'estremità della parte e selezionare Fine area superficie di riempimento.

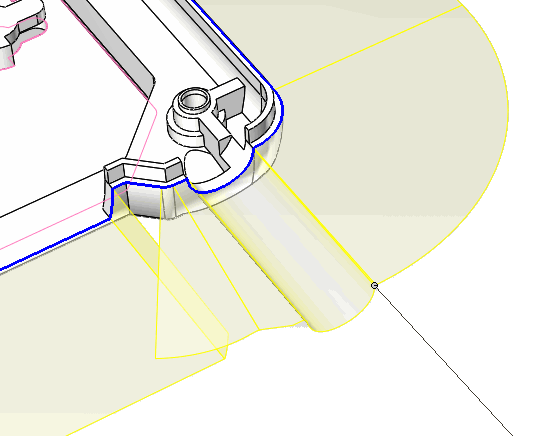

| Esempio: superficie di divisione generata senza modalità manuale con superficie trasversale
Linee |
|---|
 |

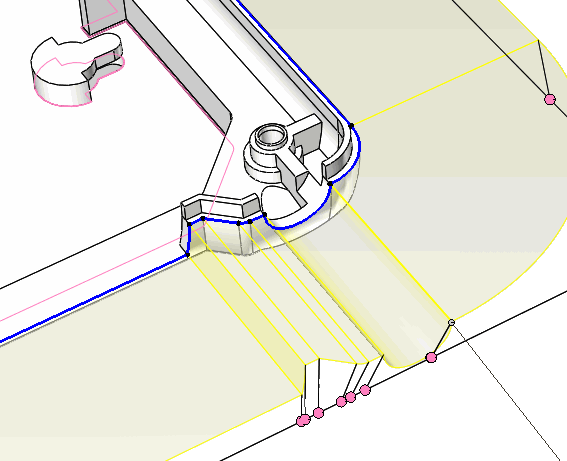

| Esempio: la modalità manuale genera maniglie di trascinamento per spostare la superficie
Linee |
|---|
 |
