Collegamento di bollature a linee magnetiche

Per collegare le bollature alle linee magnetiche, è possibile:

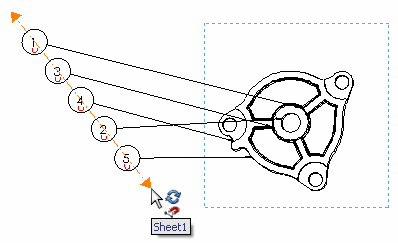

  • Trascinare la bollatura sulla linea. Quando la bollatura scatta sulla linea, il cursore assume l'aspetto di un simbolo di magnete prj-17537-magnetic-line-cursor.gif. Le bollature agganciate a una linea magnetica vengono visualizzate con il simbolo di magnete quando la linea magnetica è visibile.
  • Fare clic su un'estremità della linea magnetica o trascinare l'intera linea magnetica a partire dal punto centrale in modo da toccare le bollature con la linea magnetica. Le bollature scattano sulla linea.

Per spostare le bollature collegate a una linea magnetica, fare clic su un'estremità della linea magnetica o fare clic in un punto qualsiasi della linea e trascinarla nella nuova posizione.

Se le linee magnetiche non sono visibili, selezionare una bollatura per visualizzare le linee magnetiche.
Argomento principale: Linee magnetiche
