Formato del file dati Libreria dei componenti

Il file dati creato da CircuitWorks all'esportazione della Libreria dei componenti è lo stesso richiesto per l'importazione del file.

I campi seguenti appare su ogni riga del file dati e ciascuno è separato da un delimitatore:
  • Numero di parte del componente
  • Nome parte (con estensione .sldprt o .sldasm)
  • Percorso del componente
  • Nome configurazione – Lasciare vuoto se si usa l'ultima configurazione salvata
  • Altezza componente in metri
  • Orientamento componente, 1 - 6:
    1. Allineato al piano frontale XY - Positivo Z
    2. Allineato al piano superiore XZ - Positivo Z
    3. Allineato al piano destro ZY - Positivo Z
    4. Allineato al piano frontale XY - Negativo Z
    5. Allineato al piano superiore XZ - Negativo Z
    6. Allineato al piano destro ZY - Negativo Z
  • Valore di partenza del designatore di riferimento – Utilizzato come suffisso per la generazione dei valori del designatore ai fini dell'esportazione
  • Tipo di componente - "3" per componenti elettrici
  • Sistema CAD - "0" per SolidWorks
  • Offset componente X (default 0)
  • Offset componente Y (default 0)
  • Rotazione componente (default 0)
  • Offset componente Z (default 0)
Se viene utilizzato un comando virgola (,) come delimitatore decimale, utilizzare la barra verticale (|) o una tabulazione come delimitatore di campo.

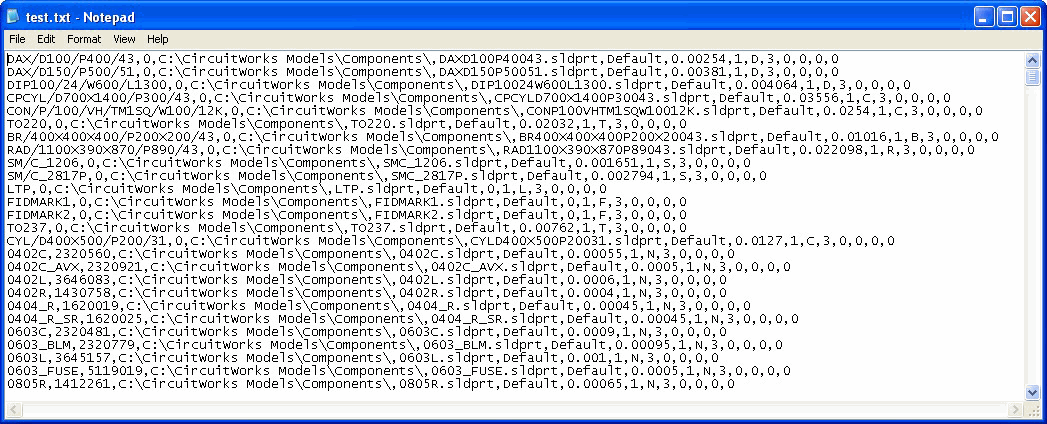

File dati di esempio:



Argomento principale: Importazione dei dati di libreria
