Grafici della fatica
Dopo avere effettuato l'analisi della fatica, si potrà rappresetare graficamente la vita, il danno e il fattore di sicurezza del modello.
Supponiamo di eseguire un'analisi statica e definire uno studio di fatica con l'analisi statica come solo evento che avviene N volte. Considerare la curva S-N per il materiale nel modo illustrato:
il programma, in base al rapporto di caricamento, determina una sollecitazione alternativa corretta dal valore di sollecitazione dello studio statico per ogni modalità.

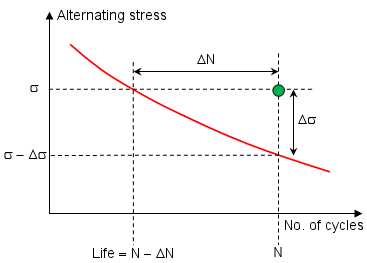

Nel grafico sopra riportato, il punto verde rappresenta la sollecitazione alternativa (coordinata Y) e il numero di cicli per il quale l'evento avviene (coordinata X) per un nodo. Una su tre possibili risultati possono avvenire per ogni nodo:
-
il punto giace sopra la curva. Il fallimento della fatica è predetta in quel punto.
-
il punto giace sotto la curva. Il fallimento della fatica non avviene in quel punto.
-
Il punto giace fuori il range della curva S-N. La sollecitazione alternativa corretta nel modello deve essere entro il range di sollecitazione della curva S-N. Inoltre, il numero di cicli (N) deve essere entro il range di cicli della curva S-N. Altrimenti, invece di un punto di intersezione, il programma utilizzerà il punto finale della curva S-N.
Nota: Per semplificare la discussione, non abbiamo considerato gli scenari in cui curve S-N multiple per un materiale e diversi eventi vengono definiti.
Vedere la tabella per il significato di Vita, Danno e Fattore di sicurezza
Argomenti correlati
Correzione della sollecitazione media
Curva S-N
Teoria del danno cumulativo
Esecuzione dell'analisi della fatica
