Confronto dati del test

La finestra di dialogo Confronto dati del test consente di confrontare i dati di riferimento ai dati della simulazione nei punti selezionati. È possibile basare i dati di riferimento sulle misurazioni in campo, su altre fonti esterne o su uno studio. È possibile definire più studi per il confronto. I dati di riferimento sono espressi in termini di canali. Un canale è definito da una posizione, un componente risultante, un valore di riferimento o uno studio. È possibile definire i canali manualmente oppure automaticamente importando un file. Una posizione è definita da un vertice, un punto di riferimento o dalle tre coordinate cartesiane. È possibile confrontare i dati di riferimento con i risultati nodali degli studi statici, non lineari, termici e del test di caduta.

Il software genera una tabella che confronta i risultati degli studi selezionati ai canali di riferimento.

• Tipo di studio. Selezionare il tipo di studio a cui confrontare i risultati della simulazione. È possibile scegliere:

• • Statico

  • Non lineare

  • Termico

  • Test di caduta

I risultati del tipo di studio selezionato dovrebbero includere i risultati associati ai dati di riferimento.

• Dati del canale di riferimento. bsp;Specifica i dati da utilizzare come riferimento.

• • Dati del test. Selezionare questa opzione se i dati di riferimento vengono richiamati dalle misurazioni in campo.

  • Risultati dello studio. Selezionare questa opzione per utilizzare uno studio come fonte dei dati di riferimento e quindi selezionare lo studio di riferimento nel menu a discesa.

• Tabella del canale. Elenca le informazioni sui dati del canale di riferimento.

• • Aggiungi. Apre la finestra di dialogo Aggiungi canale che consente di definire nuovi canali o di modificare il canale selezionato.

  • Modifica. Apre la finestra di dialogo bsp;Modifica canale per poter modificare il canale selezionato.

  • Cancella. Elimina i canali selezionati.

  • Importa. Consente di importare un file di testo (*.txt) o un file Excel (*.csv) con i dati del canale. bsp;La struttura del file è la seguente:

  • • La prima riga contiene informazioni di intestazione arbitrarie.

    • Ogni altra riga rappresenta un canale, con colonne contenenti le seguenti informazioni:

    • • Colonna 1 – Nome del canale

      • Colonna 2 – Componente

      • Colonna 3 – Valore di riferimento

      • Colonna 4 – Unità dei valori misurati

      • Colonna 5 – Tempo (utilizzato per test di caduta, studi non lineari per il controllo di forza e spostamento e studi termici transitori)

      • Colonne 6, 7, 8 – Le coordinate X, Y e Z della posizione in cui avviene la misurazione

      • Colonna 9 – Unità delle coordinate X, Y e Z

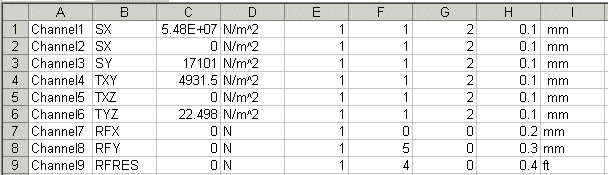

Esempi: File Excel (*.csv) | File di testo (*.txt)

• Confronto con risultati dello studio. Imposta gli studi con cui confrontare i dati del test.

• • Confronto. Estrae i dati della simulazione e visualizza i risultati in una tabella.
