Sulla faccia cilindrica
È possibile utilizzare questa opzione solo quando tutte le facce selezionate sono cilindriche. Ogni faccia può avere un diverso asse. Le direzioni radiali, circonferenziali e assiali per ogni faccia si basano su ogni asse. bsp;
|
Attributo
|
Valore
|
|
DOF possibili per le mesh di elementi solidi
|
3 traslazioni
|
|
DOF possibili per le mesh di shell
|
3 traslazioni e 3 rotazioni
|
|
Simbolo di 3D
|
traslazione
|
rotazione
|
|
Entità selezionabili
|
Solo facce cilindriche
|
|
Traslazioni
|
 Radiale
|
|
 Circonferenza
|
|
 Assiale
|
|
Rotazioni (solo per shell)
|
Intorno alla direzione radiale
|
|
Intorno alla direzione circonferenziale
|
|
Intorno alla direzione assiale
|

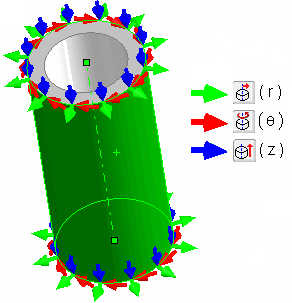

Le direzioni radiale (r), circonferenziale (q) e assiale (z) associate ad ogni faccia cilindrica sono illustrate nella figura.
