Immobile

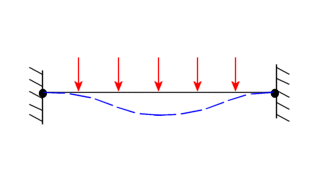

Questo tipo di vincoli imposta tutti i gradi di traslazione di libertà a zero. È lo stesso per solidi, shell, travi e travi rinforzate. Non viene utilizzata alcuna geometria di riferimento.
Per accedere al vincolo immobile, fare clic con il pulsante destro del mouse sull'icona Fissaggi nell'albero dello studio di simulazione e selezionare Geometria fissa. In Standard, selezionare Immobile (senza traslazione).
Per i solidi non è possibile accedere all'opzione Immobile (senza traslazione). Tuttavia il vincolo Geometria fissa è uguale al vincolo immobile per i solidi.
La seguente tabella riepiloga gli attributi e i valori necessari per questo vincolo:
|
Attributo
|
Valore
|
|
DOF vincolati per le mesh shell
|
3 traslazioni
|
|
DOF limitati per le mesh di travi e travi rinforzate
|
3 traslazioni
|
|

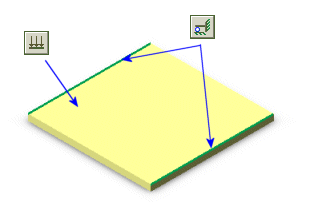

Simbolo di 3D
|
|
|
Entità selezionabili
|
Vertici, bordi, facce e giunti di travi rinforzate
|
|
Entità di riferimento selezionabile
|
N/D
|
|
Traslazioni
|
N/D
|
|
Rotazioni
|
N/D
|
