L'opzione Mappatura planare si usa per definire un comune riferimento angolare di strato a 0° per un gruppo di facce shell planari o se si identificano problemi con l'opzione Mappatura superficie.
- Orientamento strato non appropriato

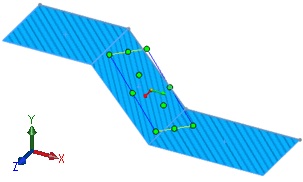

L'immagine mostra una faccia creata usando l'operazione di riempimento della superficie. La tecnica di mappatura superficie che utilizza le coordinate UV mostra le strisce curve sullo shell. La tecnica di mappatura planare si può usare selezionando il piano XY e proiettando l'orientamento di strato desiderato.
| Mappatura superficie |
Mappatura planare usando il piano XY. |
 |
 |
- Orientamento non consistente sulle facce
L'immagine mostra l'orientamento di strato consistente su facce multiple con la mappatura planare. La mappatura di superficie crea l'orientamento non consistente per un angolo di strato a 45º sulle facce.
| Mappatura planare usando il piano XZ |
Mappatura superficie |
 |
 |
