Cavi a nastro

È ora possibile modellare percorsi con cavi a nastro flessibili o piegati.

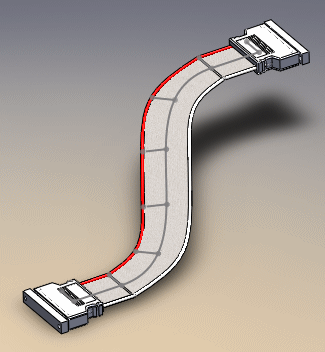

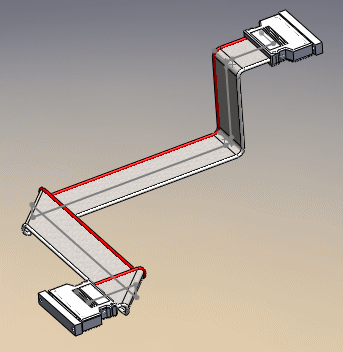

Flessibile Piegato
Per creare percorsi con cavo a nastro, si deve:
  • Connettori con cavo a nastro e morsetti. Si possono creare i propri connettori con cavo a nastro e morsetti o usare le parti esempio fornite nella Libreria del progetto. Usare morsetti e morsetti virtuali per definire il percorso dell'instradamento. Per accedere ai connettori di esempio e ai morsetti, andare alla scheda Libreria del progetto del Task Pane e navigare a routing\electrical\ribbon cable.
  • Cavo a nastro. Si può definire il proprio cavo a nastro o usare le parti esempio fornite nella libreria cavi/fili. Fare clic su Instradamento > Elettrica > Apri libreria dei cavi/fili. Nella finestra di dialogo, selezionare Libreria cavi a nastro per vedere i cavi predefiniti o aggiungere i propri.
Per instradare un cavo a nastro:
  1. preposizionare i morsetti del cavo a nastro e i cilindri del connettore nell'assieme principale.
  2. Per avviare il percorso del cavo a nastro, inserire un connettore del cavo a nastro valido nell'assieme principale.
  3. Usando l'Instradamento automatico (barra strumenti Elettrica), specificare il percorso scegliendo i connettori e i morsetti.

Vedere Creare percorsi flessibili e Creare percorsi piegati.

Le seguenti sono limitazioni nell'ambiente con cavi a nastro:
  • connettività interna non supportata. Quindi, non è possibile assegnare fili, non è possibile usare elenchi da-a e le tabelle del connettore non mostrano nessuna connettività.
  • Si deve usare Percorso automatico PropertyManager per specificare il percorso con cavo a nastro. Non è possibile usare gli strumenti dalla barra strumenti Schizzo e dai menu.
  • Nuovo instradamento della spline non è disponibile nel PropertyManager Percorso automatico. Impostare la geometria del percorso prima di instradare, preposizionando morsetti e cilindri del connettore.
  • Il comando Ripara percorso non è supportato.
  • L'uso dei cavi standard a lunghezza fissa non è supportato.
  • I disegni del percorso appiattito non mostrano connettori in linea. (I connettori in linea possono essere visualizzati nei disegni del modello 3D del percorso).
Argomento principale: Instradamento con fili elettrici e cablaggi
