Converti entità
Crea una o più curve in uno schizzo mediante la proiezione su un piano di schizzo di un bordo, un loop, una faccia, una curva o un contorno di schizzo esterno, un insieme di bordi o di curve.
Per convertire un'entità:
-
In uno schizzo aperto, fare clic su un bordo del modello, un loop, una faccia, una curva o un contorno di schizzo esterno, un insieme di bordi o di curve.
Si può fare clic su un'entità dopo avere selezionato Converti entità
tool.
Ad esempio:
|
|
|
|
Selezionare una faccia per convertire i bordi della faccia.
|
Selezionare una faccia, quindi premere Ctrl e selezionare un bordo del loop. Il software seleziona solo il loop.
|
|
|
|

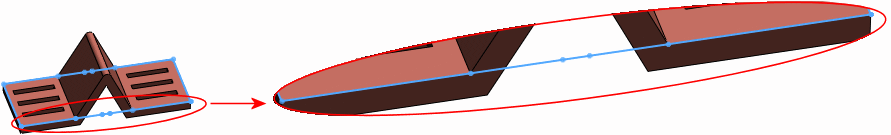

Selezionare le facce contigue per ottenere un contorno completo delle facce. I segmenti di linea corrispondono ad ogni faccia.
|
-
Fare clic su Converti entità (barra Strumenti Schizzo) oppure selezionare Strumenti, Strumenti dello schizzo, Converti entità.
Vengono create le relazioni seguenti:
-
Sul bordo
. Creata tra la nuova curva dello schizzo e l'entità, in modo che la curva cambi se si aggiorna l'entità.
-
Fisso. Creata internamente sui punti estremi dell'entità di schizzo in modo che lo schizzo possa rimanere interamente definito. Questa relazione interna non viene visualizzata se si utilizza Mostra/elimina relazioni. Per rimuovere una relazione Fissa, trascinare i punti estremi.
Se si sta creando un componente o funzione
nel contesto di un assieme
e l'opzione Non creare riferimenti esterni al modello è selezionata in Strumenti, Opzioni,
Riferimenti esterni
, le relazioni di schizzo descritte sopra non saranno create. Vedere
Controllo della creazione dei riferimenti esterni
.
-
Nel PropertyManager, fare clic su Seleziona catena per convertire tutte le entità di schizzo contigue.
-
Fare clic su
.
