PropertyManager Ripetizione cosmetica

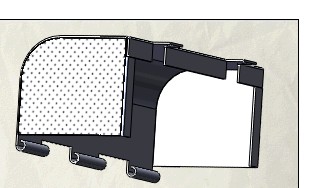

La funzione Ripetizione cosmetica consente di definire a livello cosmetico e di visualizzare le ripetizioni di fori anziché visualizzare il modello solido interamente tassellato. I tempi di ricostruzione si riducono considerevolmente perché la geometria di ripetizione è solo cosmetica.
|
È possibile applicare una ripetizione cosmetica solo a facce planari e parallele.
|
|
|
|
|
|
È possibile visualizzare le ripetizioni cosmetiche nei disegni con viste ombreggiate mentre è attivata la modalità RealView.
|
|
Per creare una ripetizione cosmetica:
-
dal Task Pane, selezionare la scheda Aspetti, Scenografie e Decalcomanie
.
-
In Aspetti, fare clic su Varie, Aspetti solo RealView, quindi fare doppio clic su Ripetizione di foro cosmetica o trascinare questa ripetizione nell'area grafica.
Pre-selezionare la faccia per gli altri Aspetti. La pre-selezione non funziona per le ripetizioni cosmetiche.
-
Nel PropertyManager, selezionare una faccia come Delimitazione di riempimento
.
-
In Layout di ripetizione:
-
Selezionare un layout.
-
Impostare le opzioni di spaziatura.
-
Selezionare un bordo per stabilire la direzione di ripetizione.
-
In Tipi di serie:
-
Selezionare il tipo desiderato.
-
Impostare le opzioni di dimensione.
-
Fare clic su
.
Opzioni del PropertyManager
Delimitazione di riempimento
Margine di riempimento. Definisce l'area da riempire con la ripetizione. Selezionare gli schizzi, le curve planari sulle facce, una faccia o facce complanari. Se viene utilizzato uno schizzo per i margini, è necessario selezionare la direzione di ripetizione.
Layout di ripetizione
Determina il layout di ripetizione delle varianti all'interno del margine di riempimento. Selezionare una forma personalizzabile da ripetere. Le varianti di ripetizione sono concentriche alla funzione testa di serie.
Perforazione. Crea una griglia per una ripetizione simile alla perforazione di una lamiera.
Quadrato. Crea una ripetizione dalla forma quadrata.
Impostare queste opzioni:
-
Spaziatura dell'istanza
o
. Imposta la distanza tra i centri delle varianti.
-
Angolo di sfalsamento
. Imposta l'angolo di sfalsamento tra le righe delle varianti, a partire dal vettore utilizzato per la direzione di ripetizione.
-
Spaziatura del loop . Imposta la distanza tra i loop delle varianti (utilizzando i centri).
-
Direzione di ripetizione
o
. Imposta la direzione di riferimento. Se non viene specificata, il sistema utilizza il riferimento più appropriato (ad esempio, il bordo lineare più lungo dell'area selezionata).
Tipi di serie
Selezionare un tipo di serie per creare la forma del taglio. Impostare la dimensione e la posizione della forma.
-
Cerchio
-
Quadrato
-
Diamante
-
Poligono
