Proprietà del documento - Note

È possibile specificare le impostazioni di disegno a livello del documento per le note.

Per aprire questa pagina, quando è aperto un disegno fare clic su Opzioni nella barra degli strumenti Standard, selezionare la scheda Proprietà del documento, quindi Annotazioni > Note.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard note base

Standard note base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile linee di associazione

Stile linee di associazione Selezionare: uno stile.
Spessore linea di associazione Selezionare: uno spessore o selezionare Dimensione personalizzata ed immettere uno spessore.

Testo

Carattere

Fare clic per cambiare il tipo di carattere.
Allineamento del testo Selezionare:
  • Centro
  • Sinistra
  • Destra

Ancoraggio linea di associazione

Ancoraggio linea di associazione Selezionare una posizione di default per l'ancoraggio:
  • Massima vicinanza
  • Sinistra
  • Destra

Visualizzazione delle linee di associazione

Visualizzazione linea di associazione Effettuare una selezione da:
  • Lineare
  • Piegata. Inserisce una piegatura orizzontale nella linea di associazione che è allineata con il testo. Selezionare:
    • Usa lunghezza della linea di associazione del documento. Deriva la lunghezza della linea di associazione dalle impostazioni di pagina delle Annotazioni.
    • Lunghezza linea di associazione. Impostare la lunghezza della porzione non piegata della linea di associazione.
  • Sottolineato
Snap di giustificazione della linea di associazione (disponibile per gli standard DIN e JIS) Consente alla linea di associazione in una bollatura di scattare su un lato della bollatura.

Bordo

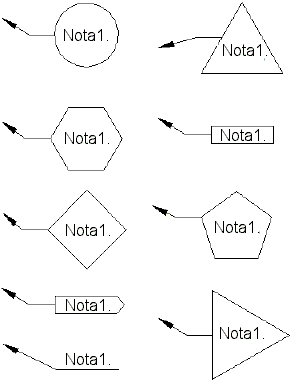

Stile Selezionare Nessuno per visualizzare il testo della nota senza margine o per selezionare la forma e lo stile del margine della bollatura.
Dimensione Selezionare una dimensione dall'elenco (un numero specifico di caratteri), Forzamento (che si adatta automaticamente al testo) o su Dimensione personalizzata (dove è possibile impostare la dimensione della bollatura).

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
È necessario selezionare Per standard in Livello nella barra degli strumenti Livello del documento di disegno per applicare queste impostazioni di livello.
