Viste predefinite
Si possono usare le viste predefinite come le viste con nome per preselezionare un orientamento, una posizione e una scala per le viste su un modello di disegno. Si può aggiungere il riferimento di modello o assieme successivamente usando Inserisci modello nel PropertyManager.
Il documento di disegno può essere salvato con viste predefinite come modello del documento.

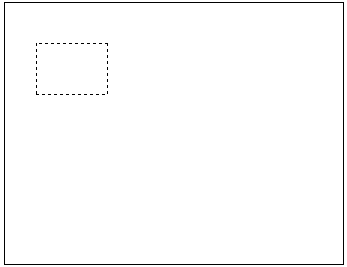

Per inserire una vista predefinita in un disegno:
-
In un documento di disegno fare clic su Vista predefinita
nella barra degli strumenti Disegno oppure su Inserisci, Vista di disegno, Predefinita.
-
Fare clic nell’area grafica per inserire la vista.
-
Impostare le opzioni nel PropertyManager.
-
Fare clic su OK
.
La vista può essere popolata nel momento dell'inserimento o anche successivamente.

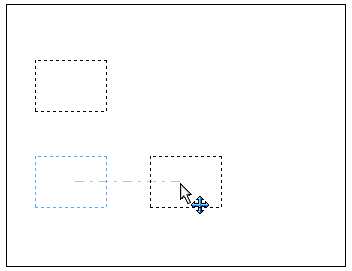

Le
Visteproiettate
possono essere aggiunte ad una vista predefinita. Per esempio, se si inserisce una vista frontale, si potrà proiettare le viste superiore e destre per creare una vista
Formato standard a 3 viste
predefinita. Le viste proiettate vengono automaticamente orientate e allineate alla vista originale. Le viste proiettate agiscono come viste predefinite.
Le viste predefinite possono essere copiate e incollate.

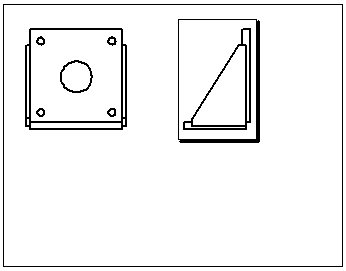

Per popolare le viste predefinite:
-
trascinare. Trascinare un modello dall'albero di disegno FeatureManager di una parte aperta o documento di assieme nel documento di disegno. Tutte le viste predefinite disponibili vengono popolate.
-
Inserisci modello. Fare clic con il tasto destro in una vista predefinita e selezionare Inserisci modello. Procedere in uno dei modi seguenti:
-
-
Nel PropertyManager Inserisci modello, selezionare un modello dall'elenco Apri documenti o fare clic su Sfoglia e navigare ad un file di modello.
-
Selezionare una vista con un modello.
-
In un'altra finestra, selezionare il modello dall'area grafica dell'albero di disegno FeatureManager.
La vista e tutte le viste ad essa correlate (come ad esempio le viste proiettate) verranno popolate quando si seleziona OK .
-
Selezionare o Navigare. Selezionare una vista predefinita. Nel PropertyManager, in Inserisci modello, selezionare un nome dall'elenco dei modelli Parte/Assieme aperti nella sessione corrente o fare clic su Sfoglia e navigare ad un file del modello. La vista e tutte le viste ad essa correlate (come ad esempio le viste proiettate) verranno popolate quando si seleziona OK .
