Uso di SketchXpert

Se si seleziona Apri sempre questo dialogo all'errore dello schizzo, il PropertyManager SketchXpert apparirà appena gli schizzi in 2D e 3D vengono ultra definiti. Nel caso di schizzi sovradefiniti esistenti, fare clic su Ultra definito nella barra di stato . bsp;Usare SketchXpert per:

• Diagnosi. Attraversa i vari cicli e visualizza potenziali soluzioni.

• Riparazione manuale. Visualizza tutti i conflitti e consente di selezionare le soluzioni.

SketchXpert visualizza:

• immagini di geometria esistente quando le soluzioni provocano lo spostamento di tale geometria.

• Quote e relazioni da eliminare con una linea barrata.

Selezionare Visualizza, Relazioni di schizzo per visualizzare a colori le relazioni di schizzo: Elemento non risolvibile o Conflitti tra elementi.

Per diagnosticare gli schizzi ultre definiti:

1. Nel PropertyManager, in Messaggio, fare clic su Diagnosi per generare le possibili soluzioni.

2. In Risultati, fare clic su o per passare in rassegna tutte le soluzioni. Per ciascuna soluzione:

• L'area grafica riflette lo stato della soluzione applicata.

• Le relazioni o le quote che verrebbero eliminate si visualizzano in Altre informazioni/Opzioni.

  Valutare soluzioni valide

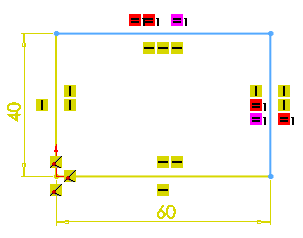

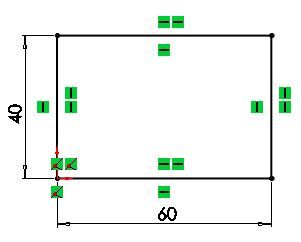

  Eliminare la relazione orizzontale e spostare la geometria esistente.	Eliminare la quota verticale (40) e spostare della geometria esistente.
  bsp;Le frecce mostrano le ubicazioni originali della geometria.

bsp;Valutare valide soluzioni

Se non si presentano bsp; Altre informazioni/Opzioni o Relazioni/Quote conflittuali, fare clic su bsp; nel PropertyManager. Selezionare Apri sempre questo dialogo quando avvengono errori di schizzo per visualizzare sempre questi elementi.

3. Fare clic su Accetta per applicare la soluzione, quindi su per chiudere il PropertyManager.

Per riparare manualmente gli schizzi ultra definiti:

1. Nel PropertyManager, in Messaggio, fare clic su Riparazione manuale.

Tutte le relazioni e le quote nello schizzo appaiono in Relazioni/Quote conflittuali.

2. Selezionare una quota o relazione conflittuale per evidenziare il conflitto nell'area grafica.

   Ad esempio:

   = Raggio/Lunghezza equa 1

3. Fare clic su Cancella.

Se si elimina uno o più elementi in Relazioni/Quote conflittuali, fare clic su per annullare ripetutamente le azioni e ripopolare l'elenco.

4. Fare clic su bsp;.
