Uso dello strumento Trova materiale simile

È possibile utilizzare lo strumento Trova materiale simile per ricercare materiali con criteri quali "Visualizza tutti i materiali con una resistenza maggiore e una densità minore" o "Visualizza materiali simili con modulo di taglio maggiore".

È possibile utilizzare lo strumento Trova materiale simile quando si utilizza Sustainability per definire il materiale per una parte o modificare il materiale per un componente selezionato in un assieme completamente definito.

  1. Nel Task Pane di Sustainability, in Materiale, fare clic su Trova simile.

    Viene visualizzata la finestra di dialogo Trova materiale simile con le proprietà del materiale originale mostrate come riga superiore.

    Le proprietà elencate variano in base al materiale.

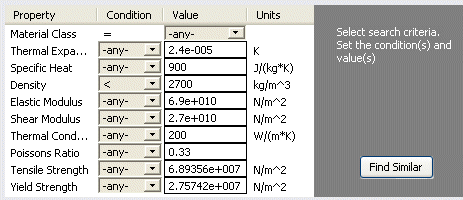

  2. Nella sezione centrale, immettere i criteri di ricerca per i materiali simili.

    Ad esempio, per Densità, selezionare < in Condizione per trovare tutti i materiali simili con una densità minore del materiale originale.

    Per modificare i criteri di ricerca, fare clic su Modifica e modificare le impostazioni.

  3. Fare clic su Trova simile accanto ai criteri di ricerca.

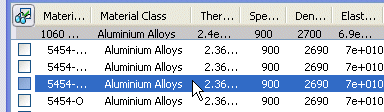

    I materiali simili basati sulle impostazioni scelte appariranno in elenco con le rispettive proprietà. L'ordine dipende dai criteri selezionati con gli elementi ordinati per vicinanza ai valori desiderati.

    Per filtrare l'elenco, selezionare la casella di controllo accanto ai Materiali da elencare e fare clic su Mostra solo selezioni .

  4. Fare clic ovunque nelle righe di materiali simili per visualizzarne l'impatto ambientale rispetto al materiale originale.

    Nella tabella Impatto ambientale della finestra di dialogo, la barra Selezionato per ciascuna area di impatto indica se il materiale ha un impatto ambientale maggiore Sustain_RedBar.gif o minore Sustain_GreenBar.gif rispetto al materiale Originale. I grafici a torta vengono aggiornati.

    Il Processo di fabbricazione può essere modificato usando il menu accanto ai cartogrammi.

  5. Una volta deciso quale materiale utilizzare, fare clic su Accetta.

    Il materiale selezionato popola la sezione Materiale del Task Pane di Sustainability e la finestra di dialogo si chiude.

  • Finestra di dialogo Trova materiale simile
    Utilizzare la finestra di dialogo Trova materiale simile per cercare materiali simili in base a proprietà, condizioni e valori. Sustainability fornisce feedback in tempo reale sull'impatto ambientale del materiale originale rispetto a quello selezionato.
Argomento principale: Valutazione dell'impatto ambientale di una parte
