Collegamento di quote utilizzando variabili globali

Per collegare valori utilizzando una variabile globale nella finestra di dialogo Modifica:

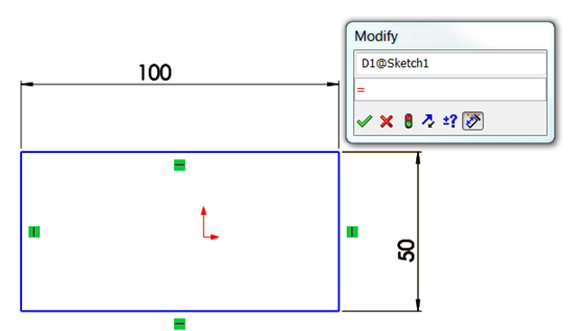

  1. Fare doppio clic sulla quota, quindi nella finestra di dialogo Modifica, digitare = (segno di uguale).
    linked_values_1

    Importante: È necessario immettere il segno uguale per assegnare una variabile globale alla quota. Se non si immette il segno uguale, è possibile creare una nuova variabile globale, ma non verrà assegnata alla quota.

  2. Digitare un nome per la variabile globale.

    Il nome viene visualizzato in giallo e viene visualizzata l'opzione Crea variabile globale.
    linked_values_7

  3. Fare clic su Crea variabile globale create_global_variable_button.
  4. Fare clic su PM_OK.gif.

    equations_dimension viene visualizzata accanto alla quota nell'area grafica.

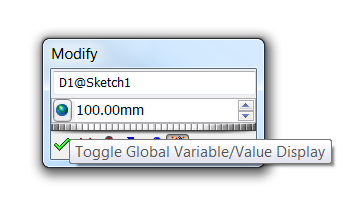

  5. Per alternare la visualizzazione del valore e del nome è possibile fare clic sul pulsante Variabile globale global_variable_button.
    linked_values_3

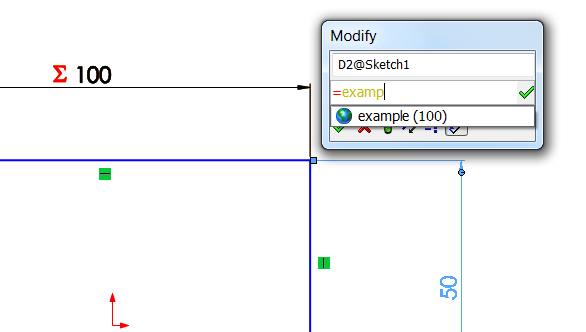

  6. Trovare la quota che si desidera associare alla variabile globale. Fare doppio clic sulla quota, quindi nella finestra di dialogo Modifica, digitare = (segno uguale) e qualche carattere del nome della variabile globale.

    Viene visualizzato un menu mobile con un nome che corrisponde ai caratteri inseriti.
    linked_values_4

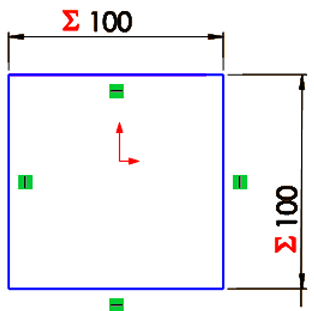

  7. Selezionare il nome della variabile globale e fare clic su PM_OK.gif.

    Entrambe le quote vengono collegate alla variabile globale.


    linked_values_5

  8. Ripetere per tutte le altre quote come necessario.
È possibile modificare la variabile globale facendo doppio clic sulle quote e utilizzando la finestra di dialogo Modifica, o modificando i valori nella finestra di dialogo Equazioni.

Le variabili globali sono bidirezionali: se vengono definite due o più quote in una variabile globale, modificare una delle quote causa una modifica anche dell'altra.
