Conversione di una parte solida a parte di lamiera

Il comando Converti in lamiera consente di specificare lo spessore, le piegature e le lacerazioni necessarie per convertire una parte solida in lamiera.

1. Creare la parte solida.



2. Fare clic su Converti in lamiera nella barra degli strumenti Lamiera oppure selezionare Inserisci > Lamiera > Converti in lamiera .
3. Nel PropertyManager, in Spessori di lamiera, impostare le opzioni se si intende usare una tabella spessori:
   1. Selezionare Usa tabella spessori.
   2. In Seleziona tabella , selezionare una tabella di spessori da usare o fare clic su Sfoglia e navigare ad una tabella spessori.
4. In Parametri di lamiera:
   1. Selezionare una faccia come fissa per la parte di lamiera.
   2. Impostare lo spessore del foglio e il raggio di piegatura di default.
   3. Selezionare Mantieni corpo se si vuole mantenere il corpo solido da usare in un'altra funzione Converti in lamiera. Se non selezionata, il corpo viene consumato dalla funzione Converti in lamiera.
5. In Bordi di piegatura, selezionare i bordi del modello con i quali formare le piegature.
   È possibile cambiare la visualizzazione in Linee nascoste visibili per agevolare la selezione dei bordi.

   Le lacerazioni necessarie sono selezionate automaticamente e appaiono nell'elenco Bordi di lacerazione trovati.

   Nell'area grafica, le didascalie sono allegate alla piegatura e ai bordi di lacerazione se è selezionata Mostra didascalie nel PropertyManager. È possibile utilizzare queste didascalie per cambiare il raggio delle piegature e le distanze tra le lacerazioni.



   È possibile ripristinare il valore di default facendo clic con il pulsante destro del mouse sul bordo di piegatura oppure di lacerazione e selezionando Ripristina valore di default.

6. In Default dell'angolo, impostare le opzioni di lacerazione. Per sovrascrivere questi valori di default impostando le opzioni per le lacerazioni individuali:
   1. In Bordi con lacerazione trovati, selezionare Mostra didascalie.
   2. Nell'area grafica, fare clic su Default nella didascalia del gioco.



   3. Nella finestra a comparsa, impostare le opzioni di lacerazione.
   4. Nell'area grafica, fare clic con il tasto destro e selezionare OK .
7. In Limite di tolleranza piegatura personalizzato impostare un Tipo di limite di tolleranza piegatura e un valore.
8. Per aggiungere tagli di scarico per le piegature inserite, in Scarico automatico, selezionare il tipo di taglio di scarico: Rettangolare, Strappo ed Ovalizzato.

   Uno scarico di Lacerazione è di dimensioni minime per l'inserimento della piegatura.

   Se si sceglie Rettangolare oppure Ovalizzato specificare il Rapporto di scarico.

9. Fare clic su .

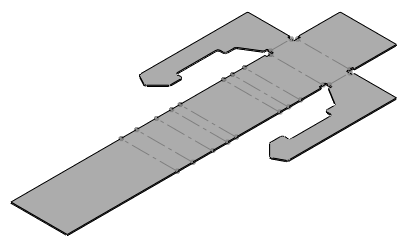

10. Fare clic su Appiattisci nella barra degli strumenti di Lamiera per appiattire la parte con le piegature e le lacerazioni specificate.
