Nuove opzioni del PropertyManager Flangia del bordo consentono di creare flange di bordi basate sulla distanza tangente della lunghezza della flangia e di creare posizioni della flangia tangenti alla faccia laterale adiacente collegata al bordo selezionato.Inoltre, quando si crea una lunghezza di flangia come Fino al vertice, è possibile creare la flangia parallela alla flangia base oppure normale al piano della flangia.

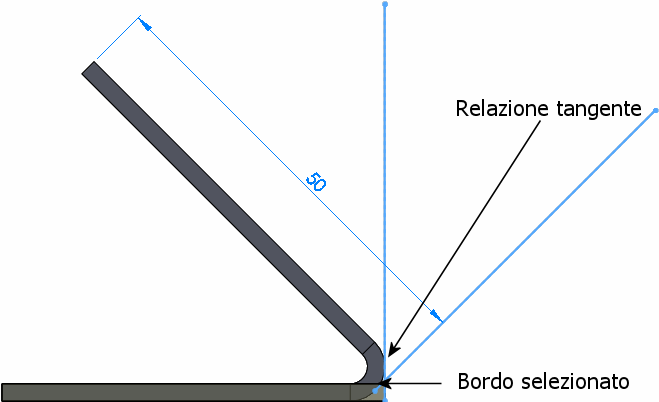

Lunghezza della flangia come piegatura tangente
È possibile impostare la lunghezza della flangia di un bordo su Piegatura tangente.Questa opzione è valida per le piegature maggiori di 90º e consente di utilizzare la lunghezza tangente di una flangia come base per il calcolo della lunghezza.Piegatura tangente consente di immettere la lunghezza tangente.
Nel PropertyManager Flangia del bordo, in Lunghezza flangia, fare clic su Piegatura tangente
.
Lunghezza flangia fino al vertice
Se si imposta la lunghezza della flangia di un bordo su Fino al vertice, è possibile crearla in direzione normale al piano della flangia o parallela alla flangia base.
Nel PropertyManager Flangia del bordo, in Lunghezza flangia, impostare Condizione finale di lunghezza su Fino al vertice, quindi selezionare Normale al piano della flangia o Parallela alla flangia di base.
Il seguente è un esempio di lunghezza della flangia di un bordo che utilizza le opzioni Fino al vertice:
 |
 |
| Normale al piano della flangia (funzionalità esistente):il vertice rosso è coincidente alla faccia finale della flangia del bordo(per maggiore chiarezza è mostrata una linea dello schizzo). |
Parallela alla flangia di base:il vertice rosso attraversa un piano parallelo alla faccia della flangia di base(per maggiore chiarezza è mostrata una linea dello schizzo). |
Posizione della flangia tangente alla piegatura
È possibile impostare la posizione della flangia di un bordo su Tangente alla piegatura.Questa opzione è valida per tutte le lunghezza di flangia e le piegature maggiori di 90º.
La posizione della flangia sarà sempre tangente alla faccia laterale attaccata al bordo selezionato e la lunghezza della flangia verrà mantenuta identica.
Nel PropertyManager Flangia del bordo, in Posizione flangia, fare clic su Tangente alla piegatura
.
