Flange con sweep

È possibile creare piegature composte in parti di lamiera utilizzando lo strumento Flangia con sweep.

Lo strumento Flangia con sweep è simile allo strumento Sweep; per creare la flangia sono necessari un profilo e un percorso.Per creare una flangia con sweep, è necessario aprire uno schizzo come profilo e un percorso del profilo o una serie di bordi esistenti in una parte di lamiera.


Eventuali tagli, fori, smussi o raccordi nell'area di piegatura della flangia con sweep non compaiono nella ripetizione piatta.

  1. Apri install_dir\samples\whatsnew\sheetmetal\swept_bend.sldprt.

    Viene aperta una parte con due schizzi.

  2. Fare clic su Flangia con sweep tool_swept_flange_sheet_metal.gif (barra degli strumenti Lamiera) o su Inserisci > Lamiera > Flangia con sweep.
  3. Nell'albero di disegno FeatureManager, selezionare:
    1. Sketch2 come Profilo PM_profile.gif.
    2. Sketch1 come Percorso PM_path.gif.
  4. Fare clic su PM_OK.gif.

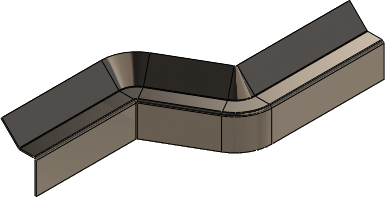

    La flangia con sweep è stata completata.

Argomento principale: Lamiera
