Simboli di saldatura

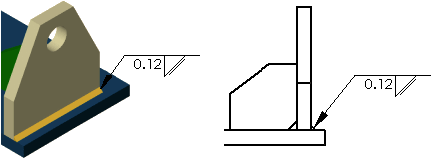

Si può usare lo strumento Simbolo di saldatura per aggiungere i simboli di saldatura ad assiemi, disegni, vertici e bordi o facce delle parti. Il software supporta le librerie del simbolo di saldatura ANSI, ISO, GOST e JIS.
Un simbolo di saldatura che rappresenta i parametri specificati viene creato automaticamente quando:
Se si aggiungono simboli di saldatura al modello, sarà possibile importare i simboli nel disegno inserendo gli elementi del modello.

I simboli di saldatura possono inoltre essere generati indipendentemente in un documento di parte, assieme o disegno. Durante la creazione o la modifica di un simbolo di saldatura, è possibile:
-
aggiungere dati secondari sul raccordo di saldatura per certi tipi di saldatura (Quadrata o Angolare, ad esempio).
-
Scegliere un Ancoraggio della linea di associazione impostato su Nessuno.
-
Selezionare il carattere del testo per ogni simbolo di saldatura.
Per inserire un simbolo di saldatura:
-
fare clic su Simbolo di saldatura
(barra strumenti Annotazione) o su bsp;
Inserisci, Annotazioni, Simbolo di saldatura.
Apparirà la finestra di dialogo
Proprietà del simbolo di saldatura
per gli standard ISO, BIS, DIN, JIS e GB. Vengono visualizzate diverse finestre di dialogo per gli standard
ANSI
e
GOST
.
-
Immettere i valori e selezionare i simboli e le opzioni. bsp;Apparirà un'anteprima.
-
Fare clic su una faccia o bordo dove si vuole indicare una giuntura saldata. Se il simbolo di saldatura ha una linea di associazione, fare clic per posizionarla, quindi fare nuovamente clic per posizionare il simbolo.
Se si seleziona una faccia o un bordo prima di fare clic su Simbolo di saldatura
, la linea di associazione è già posizionata; fare clic una volta per posizionare il simbolo.
-
Fare clic più volte come necessario, per posizionare più simboli di saldatura.
-
Fare clic su OK.
Per modificare un simbolo di saldatura:
