ベンドテーブル - テキスト ファイル（Bend Table - Text File）

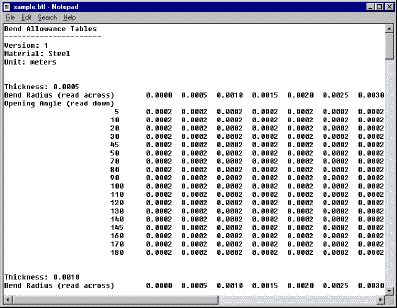

板金部品の作業で使用するサンプルのベンドテーブルは <インストール_ディレクトリ>\lang\japanese\sample.btlに格納されています。独自のベンドテーブルを作成するには、このベンドテーブルをコピーし、テキストエディタを使用して編集します。

テキストファイルとして作られたベンドテーブルでは、次のものがサポートされています：

• すべてのベンド テーブルのタイプ（ベンド展開長補正、ベンド許容差、k-係数）

• 全ての測定単位（メートル、ミリメートル、センチメートル、インチ＆フィート）。測定単位の設定は、ベンドテーブルの最上部にある単位行で行います。

テキスト ファイルによるベンドテーブルでは次の点に注意してください：

• サンプルのベンド テーブルの値は一例です。これらの値は実際のベンド許容差の規定を表すものではありません。

• 部品の厚さまたはベンドの角度がテーブルの数値の中間にある場合は、ソフトウェアが数値を外挿してベンド許容値を計算します。
