データム記号 PropertyManager（Datum Feature PropertyManager）

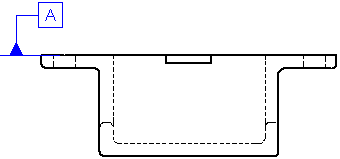

データム記号（datum feature symbols）のプロパティはPropertyManagerでコントロールします。
データムを挿入するには、次のいずれかを実行します。
-
部品では、
データム
(
DimXpert
ツールバー) をクリックするか、ツール(Tools)、DimXpert、データム(Datum)をクリックします。
部品のDimXpert-概要
(DimXpert for Parts Overview) を参照してください。
-
図面では、（アノテート アイテム ツールバーの）データム記号
（Datum Feature）をクリックするか、挿入（Insert）、アノテート アイテム（Annotations）、データム記号（Datum Feature Symbol）をクリックします。
ラベル設定（Label Settings）
ラベル
（Label）: テキストはデータム記号のボックスに表示されます。
引出線
ドキュメントのスタイルを使用（Use document style）:ドキュメント スタイルは、ドキュメント プロパティ - データム記号（Document Properties - Datums）で指定されている設定に従います。別のスタイルのボックスが添付アイテムを選ぶには、このオプションを選択解除します。それぞれのスタイル ボックスには、別の添付アイテム スタイルが指定されています。
ショルダ（Shoulder）オプションでは、記号にベンドが追加されます。ショルダ ベンドは常に添付エッジに基づいて水平または垂直です。円形エッジに記号を追加する場合、ショルダ（Shoulder）オプションが自動的に選択されます。
平面サーフェスに適用したデータム記号で、引出線を使用できます。
|
|
|
|
引出線
|
引出線なし
|
テキスト
ポインタをテキスト領域に置きます。詳細（More）をクリックし、
（Symbol Library）にアクセスします。
.
引出線/フレームのスタイル(Leader/Frame Style)
ドキュメントの表示を使用（Use document display）
レイヤー
名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。
