補助図のドキュメント レベルのドラフト設定を指定できます。
図面を開いたままこのページを開くには:
オプション
（標準ツールバー）をクリック、あるいはドキュメント プロパティ（Document Properties）を選択し、を選びます。
全体的な設計規格（Overall drafting standard）
| 全体的な設計規格
|
選択設計規格（Drafting Standard）ページの設定から継承します。 |
ベース補助ビュー規格
| ベース補助ビュー規格
|
規格を選択します: - ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|
線種
 線の種類
|
次を選択します: 任意のスタイルを選択します。 |
 線の太さ
|
次を選択します: 厚み、あるいはユーザー定義サイズ（Custom size）を選択し、厚みを入力します。 |
ビュー ラベル テキスト（View label text）

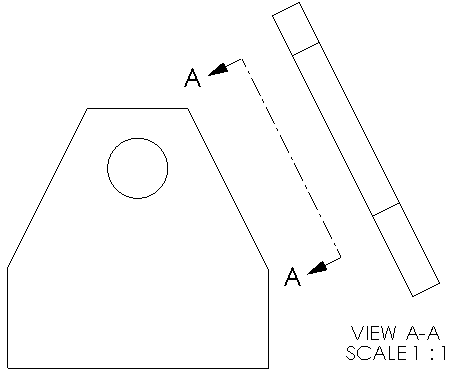

ビュー ラベル テキストの例
ラベル オプション
| 規格に従う
|
選択し、規格に従います。 選択解除した場合、ビュー ラベルのパラメータを変更します:
- 名前: ビュー ラベルのタイトル名を選択します。
- ラベル: 親ビューのラベルに対応するラベル文字を、図面ビュー ラベルとして表示するかどうかを選択します。
- スケール: スケールのラベルを選択します。
-
区切り記号: スケールの表示オプションを選択します:
-
スケールを区切り記号で区別された2つの数値で表す場合:
- スケールを2つの値の比率（Xが後に続く）で表す場合、# X を選択します。
- スケールを非表示にするには <なし> を選択します。
- ラベルの表示オプション:
- 積重ね: ビュー ラベル名とスケールを、上下に積み重ねて表示します。
- 直線状テキスト: 名前とラベルを同一線上に表示します。
|
| ビューの上にラベルを表示
|
選択し、ビューの上にラベルを表示します。 |
レイヤー
| レイヤー
|
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
ビュー ラベルのドキュメント レイヤーの設定は、ビュー ラベルの線種（Line style）の設定を上書きします。
