構成部品の注記表示

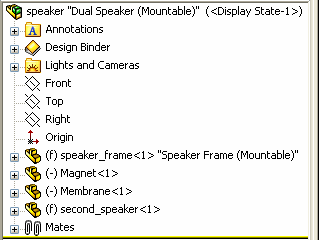

部品ドキュメント、アセンブリ ドキュメント、図面ドキュメントでは、FeatureManager デザイン ツリーに構成部品の注記を表示できます。構成部品の注記は、部品やアセンブリの ConfigurationManager にも表示できます。
構成部品の注記を表示するには：
FeatureManager デザイン ツリーで部品、アセンブリ、または図面の名前を右クリックし、ツリー表示（Tree Display）、構成部品コンフィギュレーションの注記表示（Show Component Descriptions）を選択します。
|
|
bsp;
注記:
-
デフォルトでは、構成部品の注記は、構成部品名と同じであり、表示されません。FeatureManager デザインツリーに表示するには、新しい構成部品の注記を構成部品の部品ファイルで指定する必要があります。
-
構成部品の注記は、一般 (General) システム オプションの構成部品の注記として使用するユーザー定義プロパティ (Custom property used as custom description) で注記 (Description) (デフォルト) を選択した場合にのみ表示されます。構成部品の注記として使用するユーザー定義プロパティ (Custom property used as custom description) に別のアイテムを指定することはできますが、文書情報 (Summary Information) ダイアログボックスのユーザー定義 (Custom) タブには、ユーザー定義プロパティの値を設定する必要があります。
