部品面上のスケッチ(Sketch on the Face of a Part)

部品で新しいフィーチャーを作成するには、フィーチャーを配置する部品の面にスケッチします。

モデル面上にスケッチするには:

  1. モデルのスケッチしたい平坦な面を選択します。

  2. スケッチ ツールバー上でスケッチ ツールをクリックし、スケッチ art\EDITMODL.gif をクリックするか、挿入スケッチをクリックします。

    次の様になります:

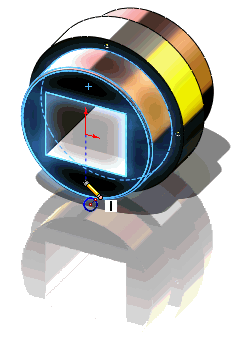

  • 適切なスケッチツールが表示され、モデル面上にツールをドラッグするように、スケッチは表示されます。

ツールオプションドキュメント プロパティグリッド/スナップグリッド表示を選択した場合は)選択した面上にグリッドが表示されます。

  • SolidWorks のウィンドウ下部のステータス ラインの右側に編集中: スケッチが表示されます。

別の面でスケッチする場合は、現在のスケッチを終了し、新しい面を選択し、新しいスケッチを開始してください。

ラピッドスケッチを使用して、アクティブなスケッチ ツールで、任意の平坦な面、あるいは平面の上でスケッチを開くこともできます。
