パレット表示(View Palette)

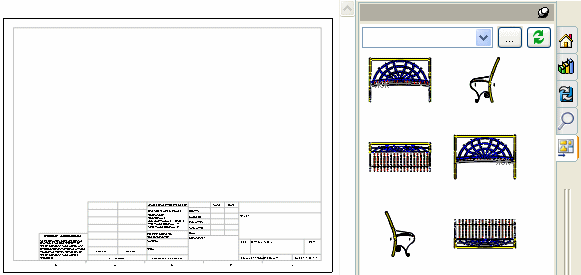

パレット表示 (View Palette)(タスク パネル(Task Pane)にあります)を使用し、定義済みの図面ビューを挿入します。 パレット表示には、選択したモデルの標準3面図、アノテート アイテム ビュー、断面図、フラット パターン(板金部品)のイメージが含まれます。 ビューを図面シートにドラッグし、図面ビューを作成できます。 各ビューは モデル ビュー として作成されます。

パレット ビューの表示方向は 8 つの標準表示方向(*正面*右側面*平面/上面*背面*左側面*底面*現在のビュー*等角投影図)と、部品やアセンブリに含まれるその他のユーザー定義ビューに基づきます。 ビューを配置した後、それを折りたたむことも、そこから投影ビューを作成することもできます。

ビューを使用すると、そのビューはパレットから削除されます。

次を行うと、パレット表示(View Palette)にビューが追加されます。

  • 部品/アセンブリから図面作成(Make Drawing from Part/Assembly)をクリック。

  • パレット表示(View Palette)からドキュメントを参照。

  • パレット表示(View Palette)内で開いたドキュメントのリストからドキュメントを選択。

一般的に 200 以上の構成部品の大規模アセンブリでは、パレット表示で挿入されません。 挿入 > 図面ビューを使用して、モデル ビューを図面に挿入します。

パレット表示は AutoCAD(R) 2002 ~ 2008 をサポートします。

パレット表示(View Palette)から図面ビューを挿入するために:

部品、またはアセンブリが開かれていない図面で:

  1. タスク パネルとパレット表示を選択します。

  2. パレット表示(View Palette)で、参照 (Browse)をクリックします。

  3. 部品、またはアセンブリまで参照し、開く(Open) をクリックします。

  4. グラフィック領域にビューをドラッグします。

    点線の参照ラインを使用して、追加ビューを既存のビューに整列させることができます。これには投影ビューの自動開始(Auto-start projected view)が選択されている必要があります。

部品、またはアセンブリが開かれている図面で:

  1. タスク パネルとパレット表示を選択します。

  2. パレット表示の左上のリストから、挿入することを望む部品、あるいアセンブリを選択してください。

  3. グラフィック領域にビューをドラッグします。

    点線の参照ラインを使用して、追加ビューを既存のビューに整列させることができます。これには投影ビューの自動開始(Auto-start projected view)が選択されている必要があります。

もしあなたが図面からビューを削除するなら、パレットのトップに 更新 (Refresh)をクリックすることによって、パレット表示からビューを元通りに挿入することができます。

ビューを削除後に、パレット表示をクリアするには:

パレット表示(View Palette)ですべてのビューを削除したなら、図面からの外部参照を削除するために、全てクリア (Clear All)をパレット表示(View Palette)でクリックします。
