パーティング サーフェスのマニュアル モードについて（About Manual Mode for Parting Surfaces）

パーティング サーフェスをマニュアル モードで作成または編集する場合は、パーティング サーフェス コマンドで生成されたサーフェス方向を変更できます。

パーティング サーフェス PropertyManager を開くには、次のいずれかの操作を行います。
  • パーティング サーフェス （Parting Surfaces）（モールド ツール ツールバー）をクリックします。
  • 挿入 > モールド > パーティング サーフェスをクリックします。
  • FeatureManager デザイン ツリーでパーティング サーフェス フィーチャーを選択し、フィーチャー編集 fm_edit_feature.gif をクリックします。

パーティング サーフェスのマニュアル モードをアクティブにするには、PropertyManager のオプションでマニュアル モードを選択します。

次のようにパーティング サーフェスを調整できます:
  • 重なり合うサーフェスの交差を防ぐには、ハンドルをドラッグします。
  • フィル サーフェスを指定するには、2 つの頂点の間のサーフェス領域を再定義します。
    1. 部品のエッジの頂点を右クリックし、フィル サーフェス領域開始を選択します。
    2. 部品のエッジの 2 つ目の頂点を右クリックし、フィル サーフェス領域終了を選択します。

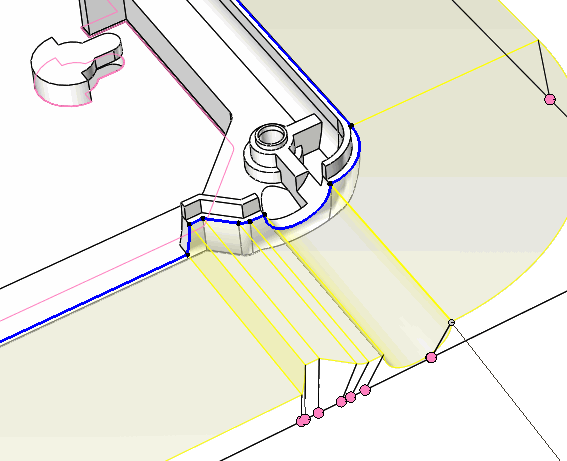

例: マニュアル モードを使用せずに生成されたパーティング サーフェスに交差したサーフェスがある 直線

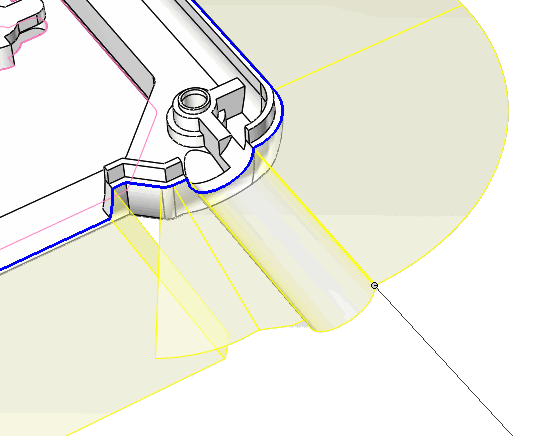

例: マニュアル モードによってサーフェス移動のためのハンドルを生成する 直線
