梁図

梁のせん断、モーメント、トルク、軸力の図、あるいはトラスの軸力図を作成します。梁図は各梁のローカル方向で生成されます。

表示タイプ

• 表示成分 （Component）:梁の場合は:軸力（Axial Force）、せん断力(方向1)（Shear Force in Dir 1）、せん断力(方向2)（Shear Force in Dir 2）、モーメント(方向1)（Moment in Dir 1）、モーメント(方向2)（Moment in Dir 2）、トルク（Torque）を選択します。トラスの場合は 軸力（Axial Force）のみが使用可能です。梁方向に関する詳細は ここ をクリックしてください。

• 単位 （Units）:図で使用する単位を選択します。

• 梁プロファイルのレンダリング:円筒形ではなく実際の梁のジオメトリの上に梁図を表示します。

梁選択

• すべて:すべての梁を選択します。

• 選択: グラフィック領域で梁を選択します。梁（Selected Beams）のみが考慮されます。

• 梁図幅: 見やすくするために、梁のプロットの幅を調整します。

プロパティ

• タイトルを表示する（Include title text）:オンにするときは、プロットのカスタム タイトルを入力します。

• 指定ビューの表示方向に関連付ける（Associate plot with name view orientation）:定義済みの表示方向をアクティブなプロットに関連付けることができます。

アクティブな梁図の梁方向を表示するには:

1. 梁図を右クリックして設定 を選択します。

2. PropertyManager の変形図プロット オプション（Deformed Plot Options）で梁方向（Show beam directions）を選択します。

3. をクリックします。

梁方向が各梁の中心に表示されます。すべての梁図で、各梁に表示される方向が使用されます。

例

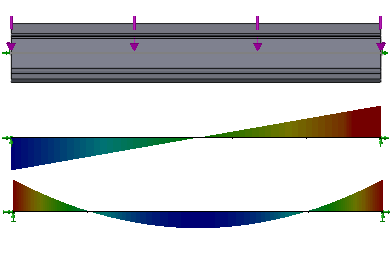

• 梁（固定-固定）に均一に分布された荷重を適用した場合のせん断とモーメント図:

• 梁（単純支持、両端が固定）に均一に分布された荷重を適用した場合のせん断とモーメント図:
