アニメーション ウィザードで分解と分解解除（Exploding and Collapsing Using Animation Wizard）

分解と分解解除の表示にアニメーション ウィザードを使用するには、先ずアセンブリの分解図を作成する必要があります。 アニメーション ウィザード（AnimationWizard）を使用して作成するアニメーション シーケンスは、同じ計算に基づいています。

分解/分解解除するには:

  1. アニメーション ウィザード Tool_Animation_Wizard.gif （Animation Wizard） (MotionManager ツールバー) をクリックします。
  2. アニメーション タイプの選択（Select an Animation Type）ダイアログ ボックスで:
    1. 分解または分解解除を選択します。
    2. 既存のアニメーションのシーケンス（一連のフレーム）を削除するには、すべての既存パスを削除（Delete all existing paths）を選択します。
    3. 次へ（Next）をクリックします。
  3. アニメーションのコントロール オプション（Animation Control Options）ダイアログ ボックスで、以下を行います。
    1. アニメーションの表示時間 [秒]（Duration (seconds)）を秒単位で入力します。
    2. モーションの遅延時間 [秒]（Start Time (seconds)）の値を入力します。
    3. 完了（Finish）をクリックします。

      アニメーションの保存 Tool_Save_Animation.gif （Save Animation）（MotionManager ツールバー）をクリックし、アニメーションを保存します。

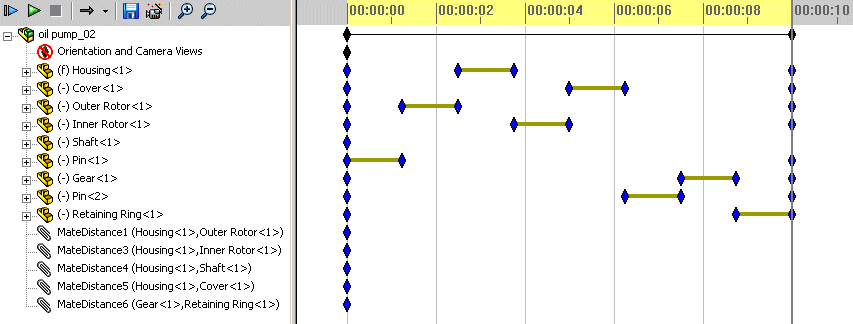

表示時間（Duration）と遅延時間（Start Time）の選択結果に基づいて、タイムラインに変更バーとキーポイントが追加されます。


showme_button_w_text.gif 分解解除の後にベーシック モーションが続きます。
生成されるキーポイントが実行される計算の妨げにならない場合のみ、アニメーション ウィザード（Animation Wizard）はベーシック モーション（Basic Motion）またはモーション解析(Motion Analysis) と共に使用できます。 上記の例で、分解解除が終了してからのみ回転が実行される点に注意してください。
