偏差分析 PropertyManager（Deviation Analysis PropertyManager）

偏差分析 PropertyManager（Deviation Analysis PropertyManager）を使用して、メッシュとメッシュを参照する他のエンティティの偏差を表示します。

色付きのメッシュやスパインにより偏差が表示されます。特定の偏差値を得るには、偏差表示上にカーソルを移動します。偏差分析の結果は詳細なレポートとして保存可能です。

解析タイプ

  サーフェス - メッシュ偏差（Surface to mesh deviation） 抽出サーフェスとメッシュ間の偏差は、メッシュ上に色で表示されます。メッシュの各頂点において、ソフトウェアはサーフェスに垂直な最も近い点を計算します。 DevAnlys_Surf.gif

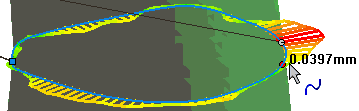

  カーブ - メッシュ偏差（Curve to mesh deviation） カーブに沿った色つきのスパインは、カーブ上のサンプル点 - メッシュ上の投影点の間の偏差を表示します。 DevAnlys_Curve.gif
  メッシュ - メッシュ偏差（Mesh to mesh deviation） 元のメッシュを参照として使用し、別の作業メッシュを作成します。元のメッシュに対して作業メッシュが許容誤差内にあるかを測定します。 DevAnlys_Mesh.gif

解析パラメータ

PM_Mesh.gif メッシュ/サブメッシュ（Mesh or sub-mesh） 偏差分析を行うメッシュを選択します。
PM_face.gif、PM_edges_Dev_Analysis.gif、PM_Mesh.gif サーフェス（Surface）、カーブ（Curves）、元のメッシュ/サブメッシュ（Source mesh or submesh） 選択したメッシュ/サブメッシュ（Mesh or sub-mesh）と偏差分析するエンティティを選択します。
PM_number_of_instances_ln.gif 感度 使用するサンプル点の数を指定します。カーブの場合は、表示されるスパインの数もコントロールします。
PM_distance1.gif 上限値 偏差の上限値を設定します。
PM_distance2.gif 下限値 （カーブ - メッシュ 偏差（Curve to mesh deviation）では使用できません。）偏差の下限値を設定します。
  計算（Calculate） 偏差分析を表示します。
  ﾚﾎﾟｰﾄ 偏差分析のレポートを ,txt ファイルに保存します。

偏差分析

偏差分析の表示に使用する色を指定します。ソフトウェアは上限値と下限値の間の値を連続的に変化する色で表示します。上限値と下限値の間に含まれない値は一色で表示されます。
