ユーザー定義プロパティ（Custom Properties）

この構文を使用して構成部品のユーザー定義プロパティをコントロールするための設計テーブル の列ヘッダーは：

$PRP@ﾌﾟﾛﾊﾟﾃｨ

この場合プロパティ（property）はユーザー定義プロパティ名になります。文書情報（Summary Information）ダイアログボックス (ファイル（File）、プロパティ（ Properties）、 コンフィギュレーション特有 をクリックします)に表示されているユーザー定義プロパティの一つ使用、または新規のユーザー定義プロパティを追加することもできます。

注記:

• 列ヘッダーでは、大文字と小文字は区別されません。

• ユーザー定義プロパティを部品表のユーザー定義の列として使用するには：

• • Excel-ベースの部品表ではプロパティ名（Property Name）にスペースを含ませないようにします。

  • テーブル-ベースの部品表ではプロパティ名（Property Name）にスペースを使用できます。

例えば、ヘッダー $prp@Cost を使用して各コンフィギュレーションのユーザー定義プロパティのコスト（Cost）をコントロールします。表の本体セルで、各コンフィギュレーションのプロパティ値を入力します。セルが空欄の場合、コンフィギュレーションのプロパティは定義されていません。

モデルのパラメータに関連付けられているプロパティ（寸法と質量特性）は、モデルのパラメータが変更すると自動的に更新します。

設計テーブルにユーザー定義プロパティを追加するには：

1. モデルに設計テーブルを挿入 します。

2. 設計テーブルのスプレッドシートで：

   1. ユーザー定義プロパティをもつ各コラムでコラムを $prp@property の形式で名前を付けます、例えば、$prp@length など。

   2. 各コラムでプロパティの変数名を "name@@configuration@model" の形式で入力します。例えば "D2@Sketch1@@Default@box.SLDPRT" など。

""を含め、拡張子は (.SLDPRT) 大文字で表記します。

引用符（""）を含めるには数式の始めに1重引用符（'）を入力します。例えば、テーブルに
"D2@Sketch1@@Default@box.SLDPRT" という数式を入れる場合は
'"D2@Sketch1@@Default@box.SLDPRT" と入力します。

3. 設計テーブルの外をクリックして、テーブルを閉じます。

   設計テーブルに追加されたユーザー定義プロパティは自動的に コンフィギュレーション特有 タブの文書情報（Summary Information）ダイアログ ボックスに表示されます。これらのプロパティを部品表の 注記 で使用できます。

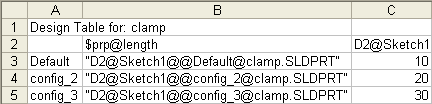

ユーザー定義プロパティを指定した設計テーブルの例：
