キャビコア分割を挿入して、モールドのコア ブロックとキャビティ ブロックを作成できます。キャビコア分割を行うには、部品がサーフェス ボディ
フォルダの中に少なくとも次の 3 つのサーフェス ボディを持っている必要があります。コア サーフェス ボディ、キャビティ サーフェス ボディ、パーティング サーフェス ボディ。モールドは、複数の部品または同じ部品の複数のインスタンスに対するキャビコア分割から作成できます。
コア ブロックとキャビティ ブロックのシフトを防ぐために、モールド部品にキャビコア分割を挿入する前に、パーティング サーフェスの外周に沿ってインターロック サーフェスを追加できます。インターロック サーフェスは、キャビコア分割の挿入時に自動的に作成することもできます。モールド部品の穴を閉じるために、シャットオフ サーフェスを追加できます。
モールド部品にサーフェス ボディを事前に含めない場合は、キャビコア分割コマンドで自動的に編み合わ可能な独立したサーフェスの集合を含めることができます。
PropertyManager を開くには、次のいずれかを実行します:
- キャビコア分割
（モールド ツール ツールバー）をクリックします。
- をクリックします。
- キャビコア分割フィーチャーを右クリックし、フィーチャー編集
をクリックします。

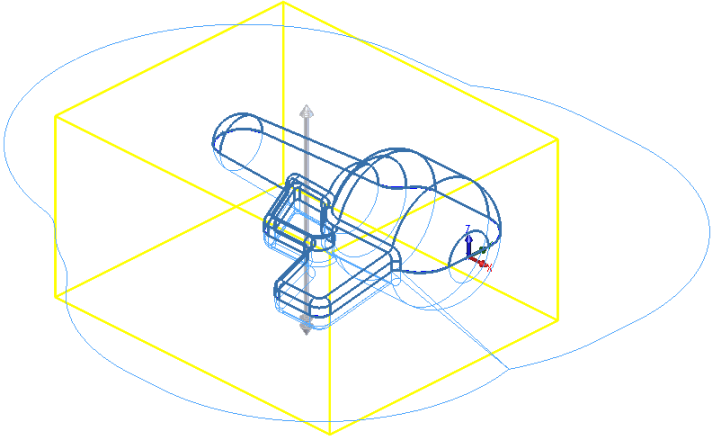

コア
 |
コア サーフェス ボディ |
モールド コアを定義する、選択されたサーフェスをハイライト表示します。 |

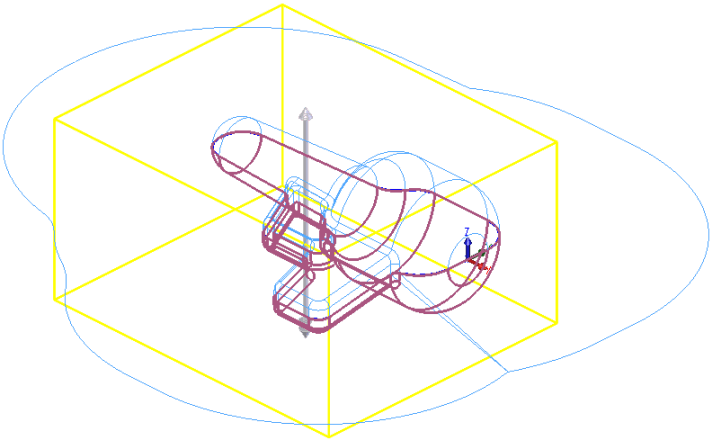

キャビティ
|
キャビティ サーフェス ボディ |
モールド キャビティを定義する、選択されたサーフェスをハイライト表示します。 |

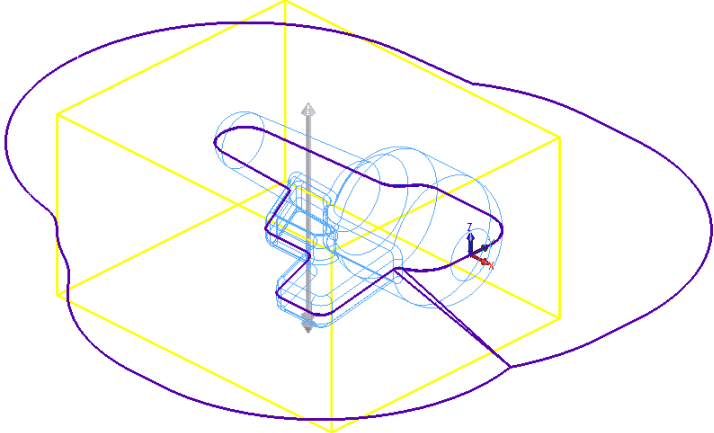

パーティング サーフェス
|
ﾊﾟｰﾃｨﾝｸﾞ ｻｰﾌｪｽ ﾎﾞﾃﾞｨ |
モールド分割パーティング サーフェスを定義する、選択されたサーフェスをハイライト表示します。 |

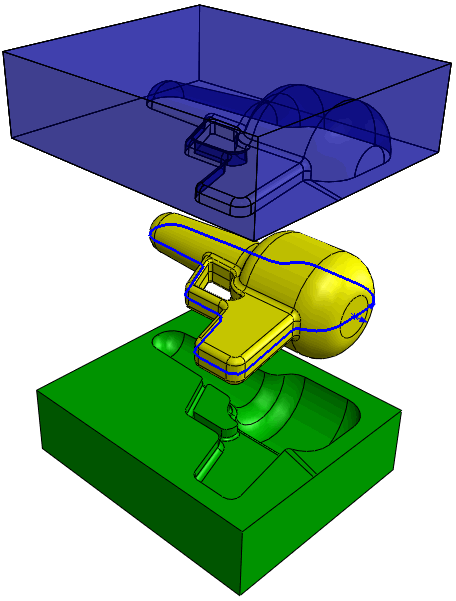

| キャビコア分割後のモールド |
|---|
 |
