例 - 合致と一緒にコピー(Example - Copying with Mates)

この例では、アセンブリに構成部品の追加のインスタンスを作成する場合に合致を含める方法を示します。

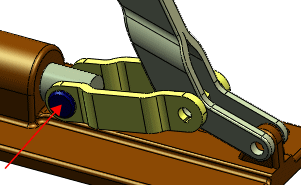

この例では、ピン、リンク、およびてこを含むクランプ アセンブリがあります。 ピンには、所定の位置に固定するための 2 つの合致 (同心円が 1 つと一致が 1 つ) があります。 ピンの 2 つの新規インスタンスを作成する必要があります。 新規ピンには、元のピンで使用されているのと同じ合致を使用します。

1 - ピン 2 - リンク 3 - てこ

ピンの最初の新規インスタンスでは、同心円合致には新規参照を指定し、一致合致には参照を再利用します。

1. クランプ アセンブリ を開きます。
2. 合致と一緒にコピー (アセンブリ ツールバー) または挿入 > 構成部品 > 合致と一緒にコピーをクリックします。

3. PropertyManager で、選択構成部品としてグラフィックス領域でピンを選択します。





   同心円合致と一致合致の 2 つの合致が合致の下にリスト表示されます。



4. 同心円合致の下にある選択ボックス内をクリックします。

   合致参照がグラフィックス領域でハイライト表示されます。

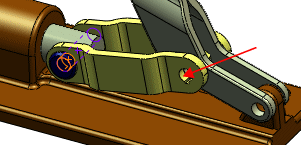

5. 図のようにリンクの穴を選択します。



   グラフィックス領域では、穴にピンのプレビューが表示され、次の合致の合致参照がハイライト表示されます。 PropertyManager では、一致合致の選択ボックスがハイライト表示されます。



   ここで、一致合致の参照を指定します。 てこの 2 つのタブは同一平面にあるため、新しいピンでは元のピンと同じ参照を使用できます。

6. PropertyManager で一致合致に繰り返しを選択して、元のピンで使用したのと同じ合致参照を使用します。
7. をクリックします。

   ピンのコピーがアセンブリに追加されます。 選択ボックスがクリアされ、別のコピーを追加できるようになります。

   ここで、元のインスタンスの合致をコピーするピンを追加しますが、両方の合致に新しい参照を使用します。

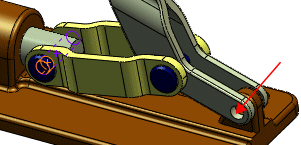

8. てこの部分にある穴を選択します。



9. PropertyManager で、一致合致の繰り返しを選択解除します。
10. てこの平らな面を一致合致の合致参照として選択し、このピンをコピーします。



11. を 2 回クリックします。

    ピンのコピーが FeatureManager デザイン ツリーに表示されます。 これらのコピーの合致は、合致 フォルダに表示されます。
