類似材料検索ツールの使用(Using the Find Similar Material Tool)

類似材料検索(Find Similar Material)ツールを使用して、"引張り強さの値が大きく、密度の値が小さいすべての材料を検索"したり、"せん断弾性係数の値が大きい類似材料を検索" することができます。

Sustainability を使用して部品の材料を定義したり、完全定義のアセンブリで選択した構成部品の材料を編集したりするときには、類似材料検索ツールを使用できます。

  1. Sustainability タスク パネルの材料(Material)で、類似検索(Find Similar)をクリックします。

    類似材料検索ダイアログ ボックスが開き、元の材料のプロパティが一番上の行に表示されます

    表示されるプロパティは、材料によって異なります。

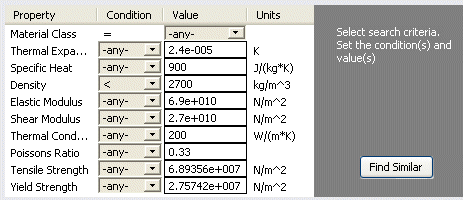

  2. 類似材料の検索条件を入力します。

    例えば、密度(Density)で <条件(Condition)として選択し、元の材料よりも密度が小さい類似材料をすべて検索します。

    検索条件を変更するには、編集(Edit)をクリックします。

  3. 検索条件の横にある類似検索(Find Similar)をクリックします。

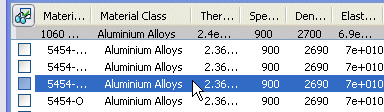

    検索条件に合う類似材料が、そのプロパティと共にリスト表示されます。表示順序は選択した条件に依存し、ターゲットの値に最も近い順になります。

    リストをフィルターするには、材料(Materials)リストの左にあるチェックボックス を選択し、選択アイテムのみ表示 (Show selected only)をクリックします。

  4. 類似材料の行をクリックすると、その材料が環境にあたえる影響が元の材料と比較されて表示されます。

    ダイアログ ボックスの環境影響ダッシュボードには各環境影響エリアの選択バーがあり、材料の環境影響が元の材料よりも大きい Sustain_RedBar.gif か小さい Sustain_GreenBar.gif かを示しています。円グラフも更新されます。

    製造プロセス(Manufacturing Process)は、円グラフの横にあるドロップダウン リストを使用して変更できます。

  5. 使用する材料が決まったら、確定(Accept)をクリックします。

    Sustainability タスクパネルの材料(Material)部分に選択材料の値が追加され、ダイアログ ボックスが閉じます。
