モーション フィーチャーを使用したカタパルトの最適化

最小の衝撃力で対象物に到達する発射体を発進させるカタパルトの最適なばね定数を定義します。

デザイン スタディを作成して、特定の距離にある対象物に到達する発射体を発進させるように設計されたカタパルトの必要なばね定数を見つけます。

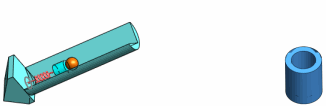

モデルを開くには、以下に移動します。install_dir\samples\whatsnew\Optimization\catapult.sldasm.

モーション解析スタディ フィーチャーを確認します:

• 線形ばね
• 重力荷重
• 2 つのボディ接触セット
• 発射体と対象物の間の接触力、および発射体の線形変位の X - 成分を追跡する 2 つの結果プロット
• モーション解析結果プロットを追跡する 2 つのセンサー
  モーション結果を追跡するセンサーを作成するには、センサー/結果 PropertyManager でデザイン スタディ/最適化のセンサーを作成を選択します。
