スイープ フランジ

スイープ フランジ ツールを使用して、板金部品に合成ベンドを作成できます。

スイープ フランジ ツールは、スイープ ツールと似ており、フランジを作成するためには輪郭とパスが必要です。スイープ フランジを作成するには、輪郭として使用するオープン状態のスケッチと、板金部品内のプロファイル パスまたは一連の既存エッジが必要です。


スイープ フランジのベンド領域にあるカット、穴、面取り、およびフィレットは、フラット パターンには表示されません。

  1. 次のファイルを開きます: install_dir\samples\whatsnew\sheetmetal\swept_bend.sldprt.

    2 つのスケッチを持った部品が開きます。

  2. スイープ フランジ tool_swept_flange_sheet_metal.gif (板金ツールバー) か、または挿入 > 板金 (Sheet Metal) > スイープ フランジ をクリックします。
  3. FeatureManager デザイン ツリーで次を選択します:
    1. 輪郭 (Profile) PM_profile.gif として スケッチ2 (Sketch2)。
    2. パス (Path) PM_path.gif として スケッチ1 (Sketch1)。
  4. PM_OK.gif をクリックします。

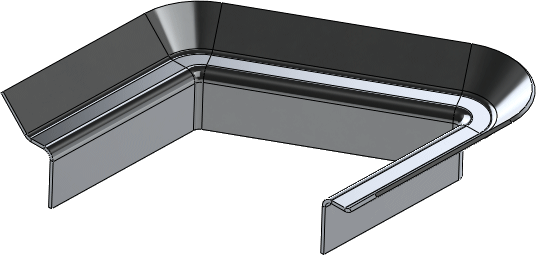

    スイープ フランジが完成します。

親トピック: 板金フィーチャー
