ボディの自動間隔配置(Auto-spacing Bodies)

分解したボディを等間隔に配置できます。

1. グラフィックス領域で、別の溶接リブ、一番右側の鋼材レイアウト、およびエンド キャップを選択します。



2. PropertyManager のオブションでドラッグ後、ソリッド ボディの自動間隔配置(Auto-space Solid Bodies after drag)を選択します。

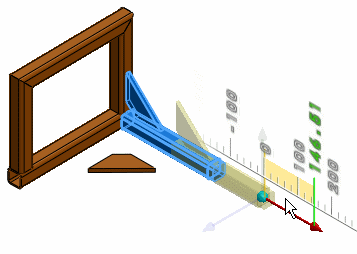

3. トライアドの赤いハンドルをドラッグして、ボディを図のように位置づけます。



   図の位置にボディのグループをドロップすると、ドロップした位置に 1 つが配置され、残りは、自動的に同じ軸に沿って等間隔で配置されます。



4. をクリックします。
