SolidWorks Simulation은 빔 단면의 비틀림 상수 및 전단계수를 계산합니다.모든 빔의 전단 중심선은 중립 축을 따라 표시됩니다.
비틀림 전단 응력 계산을 위해 프로그램은 비틀림 상수와 단면 중심에서부터 모든 빔 교차 단면의 최대 비틀림 전단점까지의 거리를 계산합니다.전단 응력 계산을 위해 프로그램은 빔의 교차 단면에서 비균일 전단 응력 분포에 해당하는 두 개의 전단계수를 계산합니다.

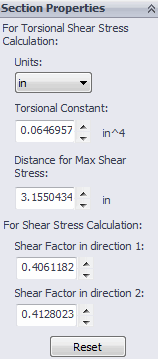

빔의 단면 속성을 보려면 빔 정의를 오른쪽 클릭하고
정의 편집을 선택합니다.비틀림 상수, 최대 전단 응력의 거리 및 전단계수는
빔 적용/편집 PropertyManager의
단면 속성 아래에 나열됩니다.
사용자 정의된 값으로 프로그램에서 계산한 빔 단면 속성을 덮어쓸 수 있습니다.
빔의 전단 중심선을 보려면 결합 그룹을 오른쪽 클릭하고 편집을 선택합니다.결과 아래에서 전단 중심 표시를 선택합니다.빨간색 선이 그래픽 영역에서 빔의 전단 중심을 나타냅니다.
