Tworzenie rysunków części arkusza blachy
Gdy tworzymy rysunek części arkusza blachy, automatycznie tworzony jest rozłożony model. Rysunki części arkusza blachy mogą również zawierać widoki zgiętej części arkusza blachy.
Można utworzyć pliki *.dxf rozłożonych modeli arkusza blachy bez tworzenia rysunku.
Aby utworzyć rysunek rozłożonego modelu, należy:
-
Otworzyć część arkusza blachy, dla której chcemy dodać rysunek.
-
Kliknąć Utwórz rysunek z części/złożenia  (pasek narzędzi Standard) i kliknąć OK, aby otworzyć arkusz rysunku.
-
Wybrać format lub kliknąć OK, aby użyć formatu domyślnego.
-
Z Palety widoków, przeciągnąć Rozłożony model do arkusza rysunku.
bsp; Można dostosować rozmiar widoku rysunku w części Skala, wybierając Użyj skali niestandardowej i wpisując wartość.
|
|

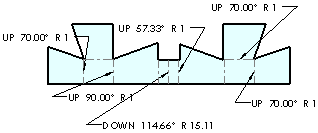

Wyświetlony zostanie rozłożony model z notatkami zgięcia arkusza blachy. Można skonfigurować opcje dla notatek linii zgięcia w części Właściwości dokumentu - Arkusz blachy.
|
|
-
Kliknąć OK  .
Jeżeli chcemy przełączać wygaszanie dodatkowych operacji w rozłożonym modelu, należy utworzyć
konfigurację części rozłożonego modelu
, a następnie wybrać dla niego widok rysunku.
|
Aby przełączać widoczność notatek zgięcia arkusza blachy, należy:
-
Wybrać widok rysunku rozłożonego modelu, aby wyświetlić menedżera właściwości PropertyManager Widok rysunku.
-
Kliknąć Więcej właściwości.
-
Na karcie Właściwości widoku wyczyścić Wyświetlaj notatki zgięcia arkusza blachy.
Można również kliknąć prawym przyciskiem myszy Widok rysunku
w drzewie operacji FeatureManager i wybrać Właściwości.
Aby przełączać widoczność linii zgięcia, należy:
Ukrycie linii zgięcia ukrywa również notatki zgięcia arkusza blachy.
-
W drzewie operacji FeatureManager rozwinąć Widok rysunku, aby pokazać operację Rozłożony model.
|
-
Rozwinąć operację Rozłożony model, kliknąć Linie zgięcia prawym przyciskiem myszy i wybrać Pokaż lub Ukryj.
|
|
Aby przełączać widoczność linii obszaru zgięcia, należy:
-
Kliknąć prawym przyciskiem myszy widok rysunku w arkuszu rysunku.
|
-
Wybrać Styczna krawędź, Styczne krawędzie widoczne lub Styczne krawędzie usunięte.
- lub -
Wybrać Styczna krawędź, Styczne krawędzie w kroju linii, aby pokazać linie obszaru zgięcia w określonym w dokumencie Kroju linii.
Jeżeli linie obszaru zgięcia nie pojawią się, należy powrócić do okna części i kliknąć prawym przyciskiem myszy Rozłożony model w drzewie operacji FeatureManager. Wybrać Edytuj operację i wyczyścić Scalaj ściany. Może wystąpić konieczność przebudowania rysunku, aby wyświetlić styczne krawędzie.
|
